10кВ надземные линии акустический Имагер диагноз частичного разряда

Частичный разряд-разряд, возникающий локально в изоляции энергетического оборудования под действием достаточно сильного электрического поля. Каждый частичный разряд будет оказывать некоторое влияние на изолирующую среду, вызывая снижение прочности изоляции, что приводит к повреждению изоляции высоковольтного силовой оборудования и даже создает угрозу безопасности для персонала.

Акустические формирователи изображений могут накладывать акустические сигналы, генерируемые частичным разрядом, на поверхность измеряемого объекта, чтобы сформировать визуальный эффект позиционирования, помогая эксплуатационному и обслуживающему персоналу быстро, точно и интуитивно обнаруживать дефекты частичного разряда.

Акустические камеры используют технологию формирования спектра микрофонов для получения, измерения и визуального отображения данных источника звука, наложенных на видеоизображение высокой четкости в реальном времени. Благодаря интеграции данных источника звука с видеоизображением, изменяющийся источник звука динамически отображается на экране в виде «звуковой карты».

При использовании в энергосистемах они могут помочь безопасно и быстро определить частичный разряд, где происходит пробой диэлектрика.

Этот прочный и универсальный инструмент может помочь вам быстро и легко определить различные нежелательные промышленные условия, такие как электрические неисправности, утечки газа. С высокой точностью Mini CAM позволяет мгновенно видеть звуковые и ультразвуковые шумы, которые трудно обнаружить. Благодаря 128 цифровым микрофонам он поможет вам четко видеть то, чего вам не хватало.

Добавив дополнительную часть тепловизионной камеры, MiniCAM может переключать функции между акустической и тепловизионной визуализацией, делая диагностику более всеобъемлющей и эффективной.

1. Основная информация

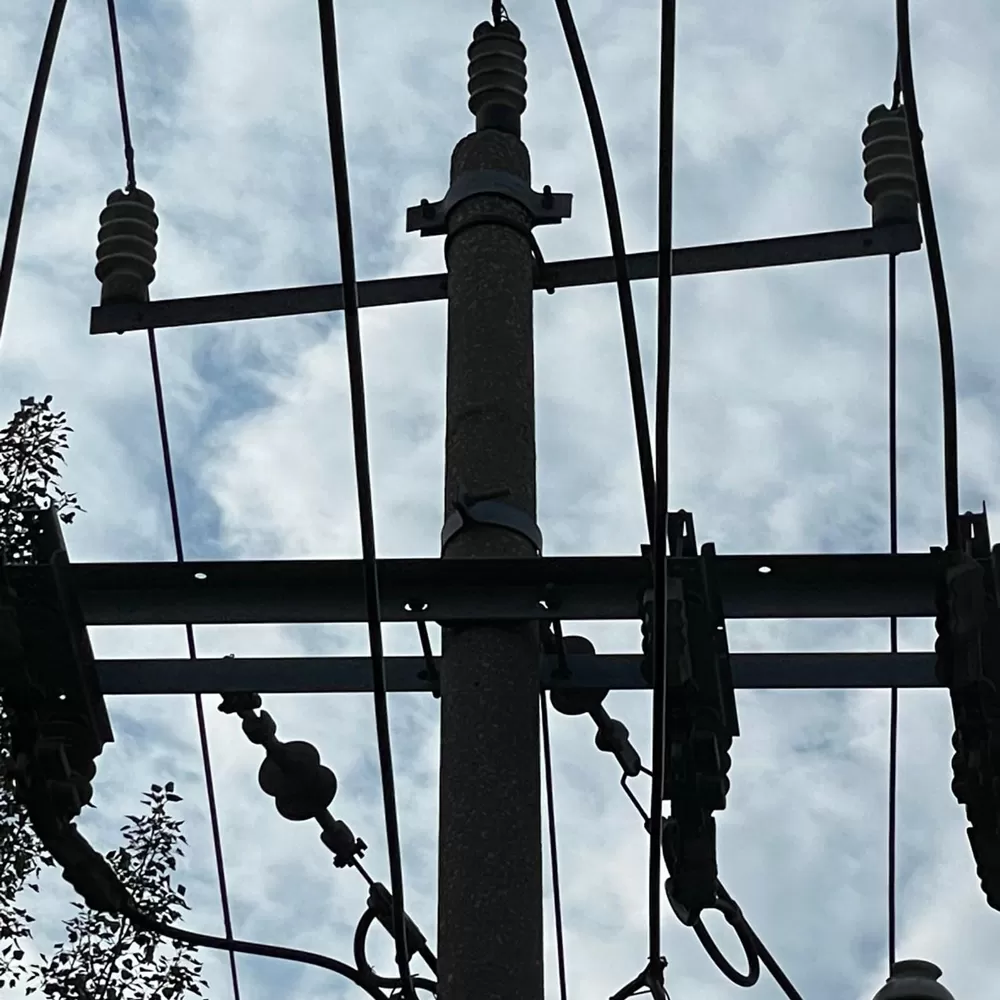

Диаграмма 1 Верхние линии башня Но.5

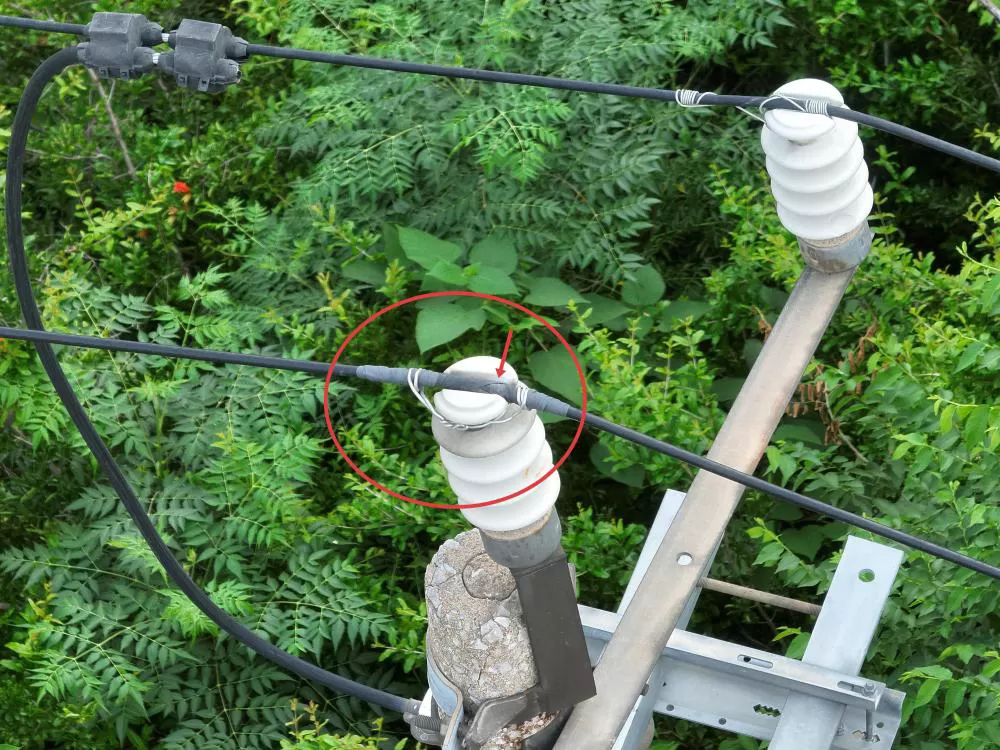

Рисунок 2 Детали дефекта

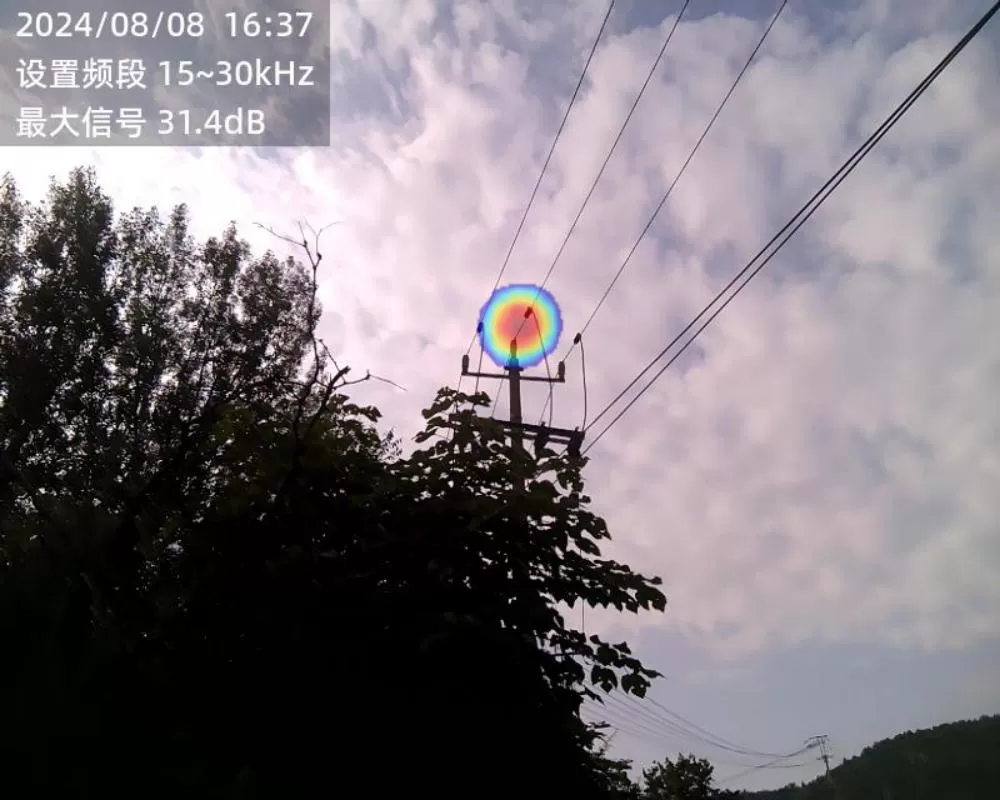

Рисунок 3 Акустическая визуализация

2. Анализ результатов

Акустическая съемка изолятора на расстоянии около 10 метров выявила разряд с амплитудой 31, 4 дБ. Поэтому считается, что верхняя вязальная проволока повреждена, что приводит к поверхностному разряду.
