Случай тестов синхронизации и движения автоматических выключителей 110kV

Sheet1 Основная информация

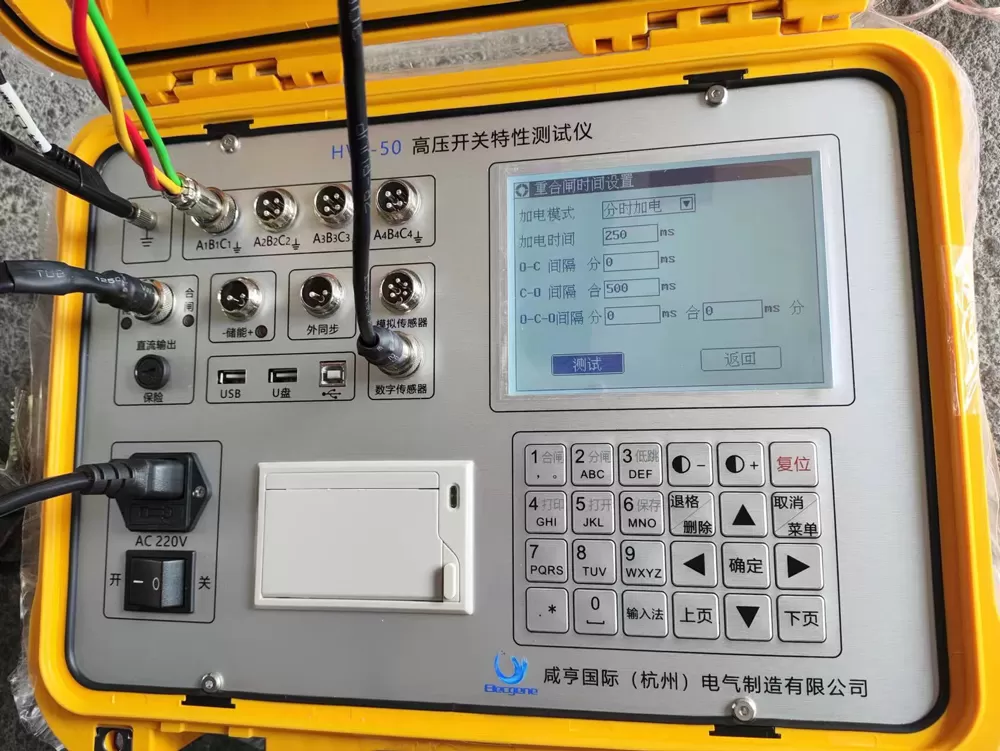

Рисунок 1 HVS-50 Анализатор автоматического выключателя

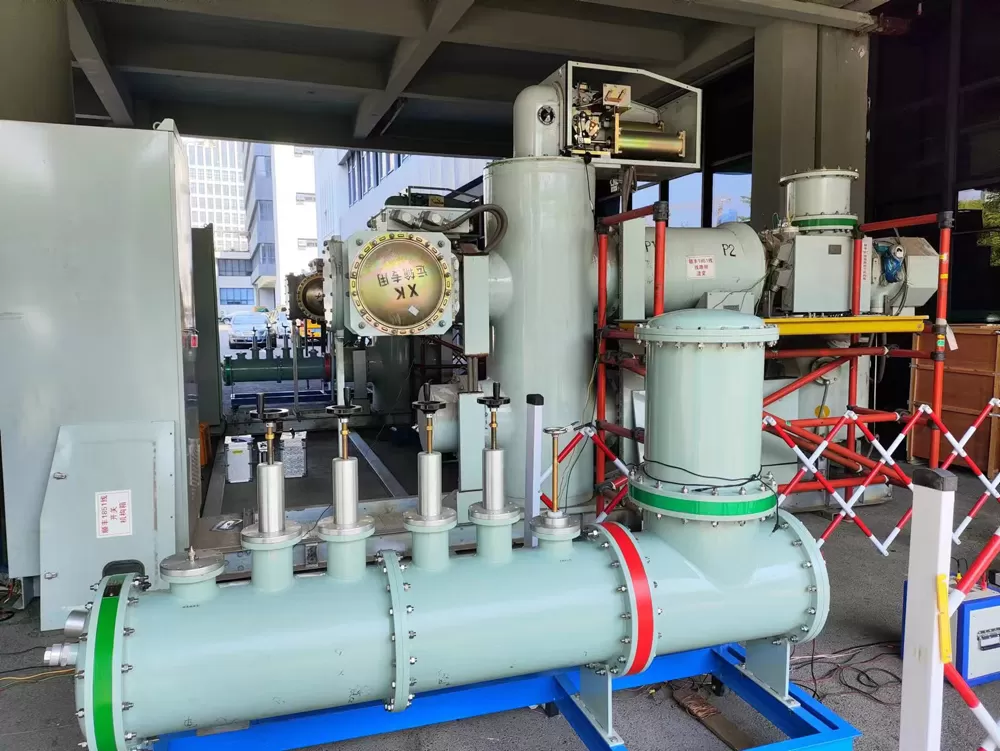

Рисунок 2. Общая ГИС

Подключите прибор и автоматический выключатель к цепи управления, разорвите и повернув вал в соответствии с тем, как показано на рисунке 2, рисунке 3 и рисунке 4 выше. После настройки в соответствии с параметрами автоматического выключателя проводится проверка.

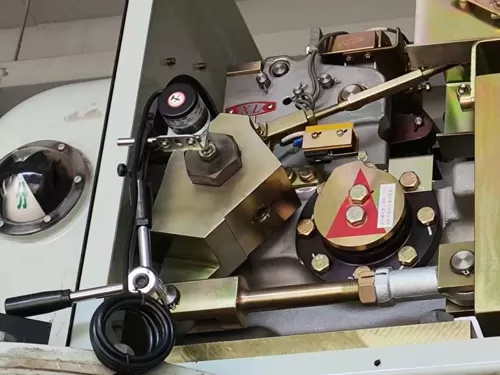

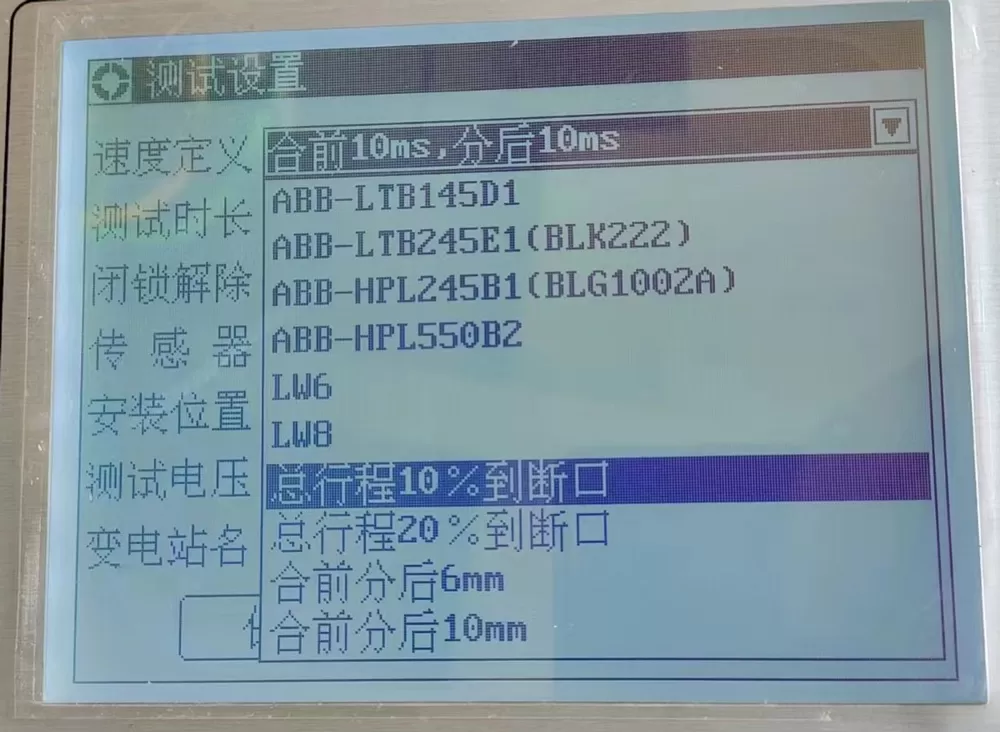

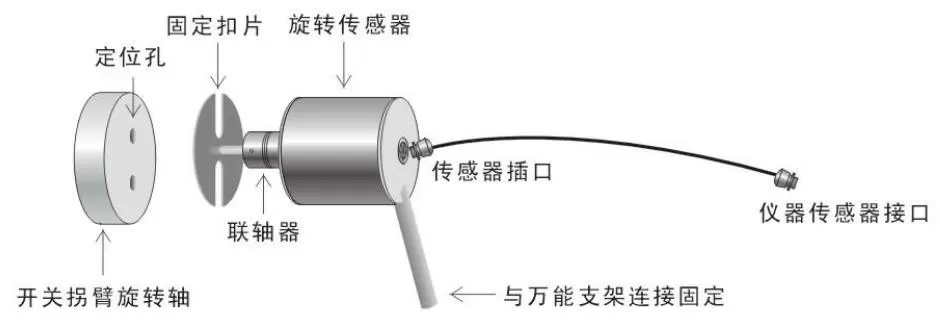

Рисунок 3 Определение скорости

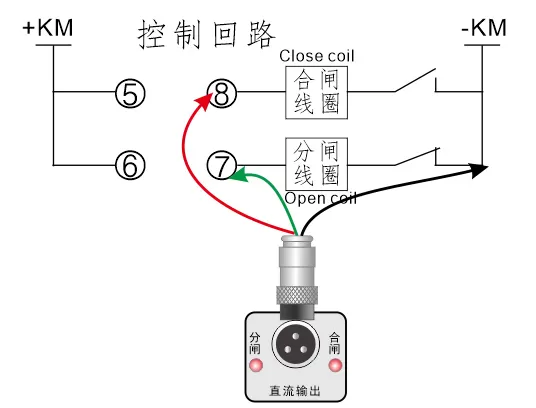

Диаграмма 4 Соедините открытую/близкий катушку

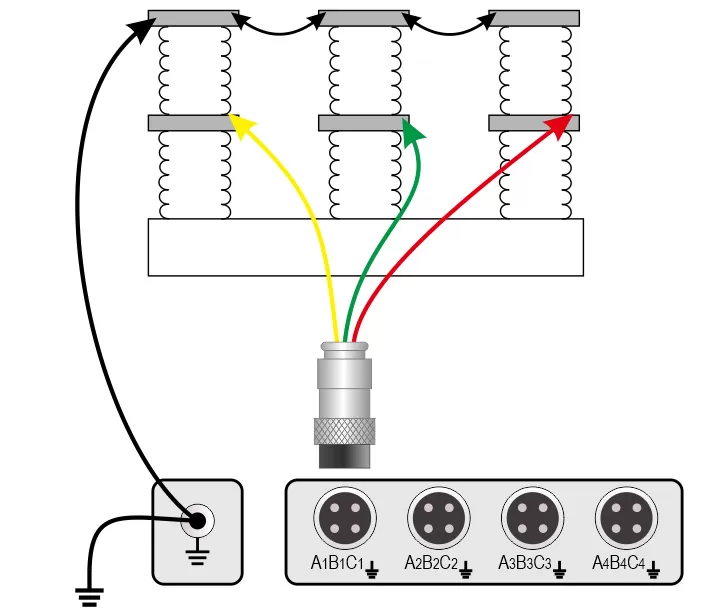

Рисунок 5. Подключение выключателя

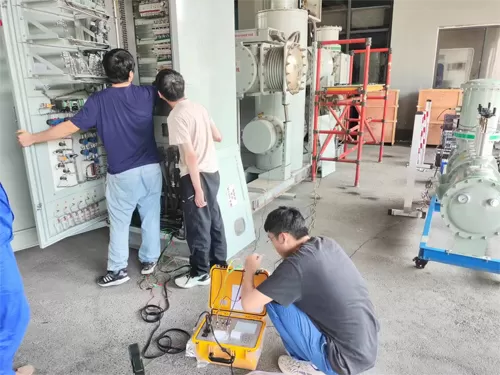

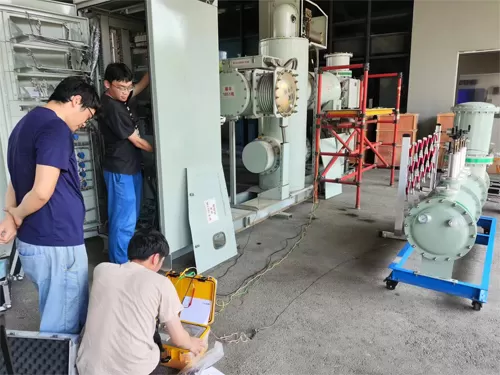

Рисунок 7 Дисплей на месте

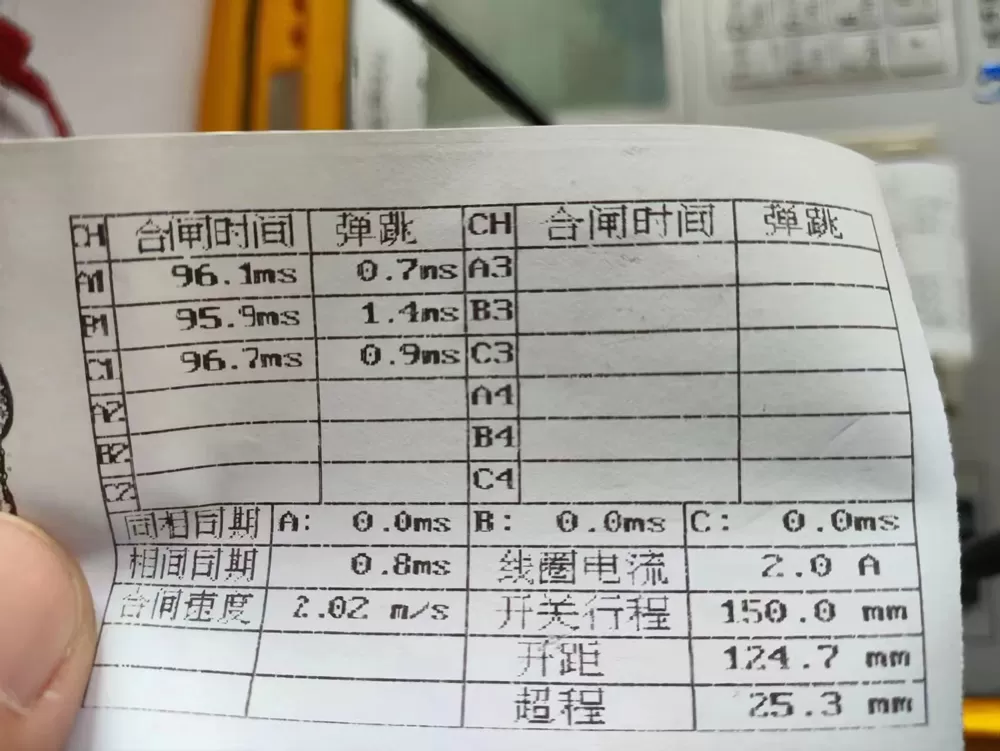

Диаграмма 8 результат теста времени и движения заключения

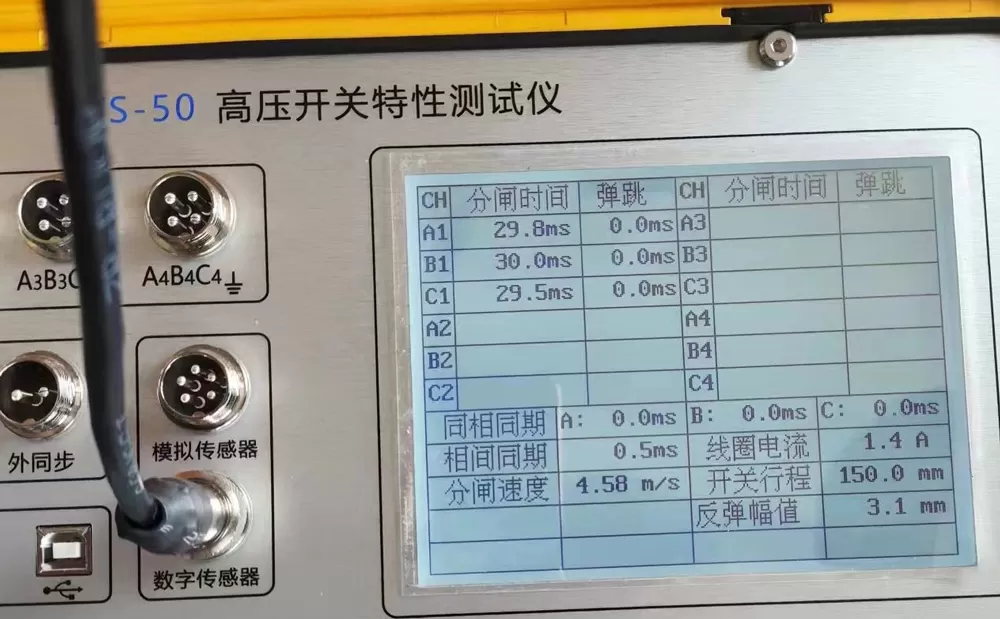

Диаграмма 9 результат теста времени и движения отверстия

Основной целью испытаний механических характеристик выключателя является оценка производительности и рабочего состояния оборудования, обеспечение безопасной и надежной работы. Эти испытания включают детальное измерение и анализ критических параметров, таких как время открытия/закрытия, скорость и расстояние. Цель состоит в том, чтобы выявить потенциальные проблемы, продлить срок службы оборудования и повысить стабильность и безопасность энергосистем.

Путем сравнения результатов испытаний и параметров автоматического выключателя можно сделать вывод, что все результаты автоматического выключателя квалифицированы.
