Тест-кейс для трехфазных комбинированных трансформаторов

Sheet1 Базовая информация

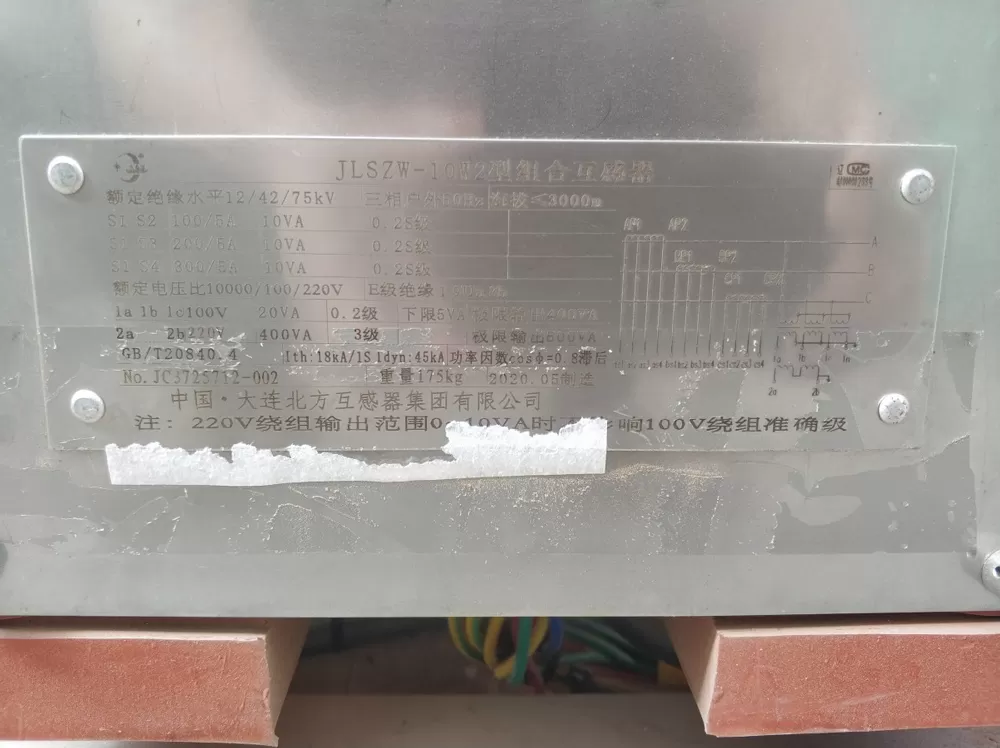

Рисунок 1 Паспортная табличка

①Трехфазный комбинированный трансформатор включает в себя CT,PT и вакуумный выключатель, общая структура выглядит следующим образом;

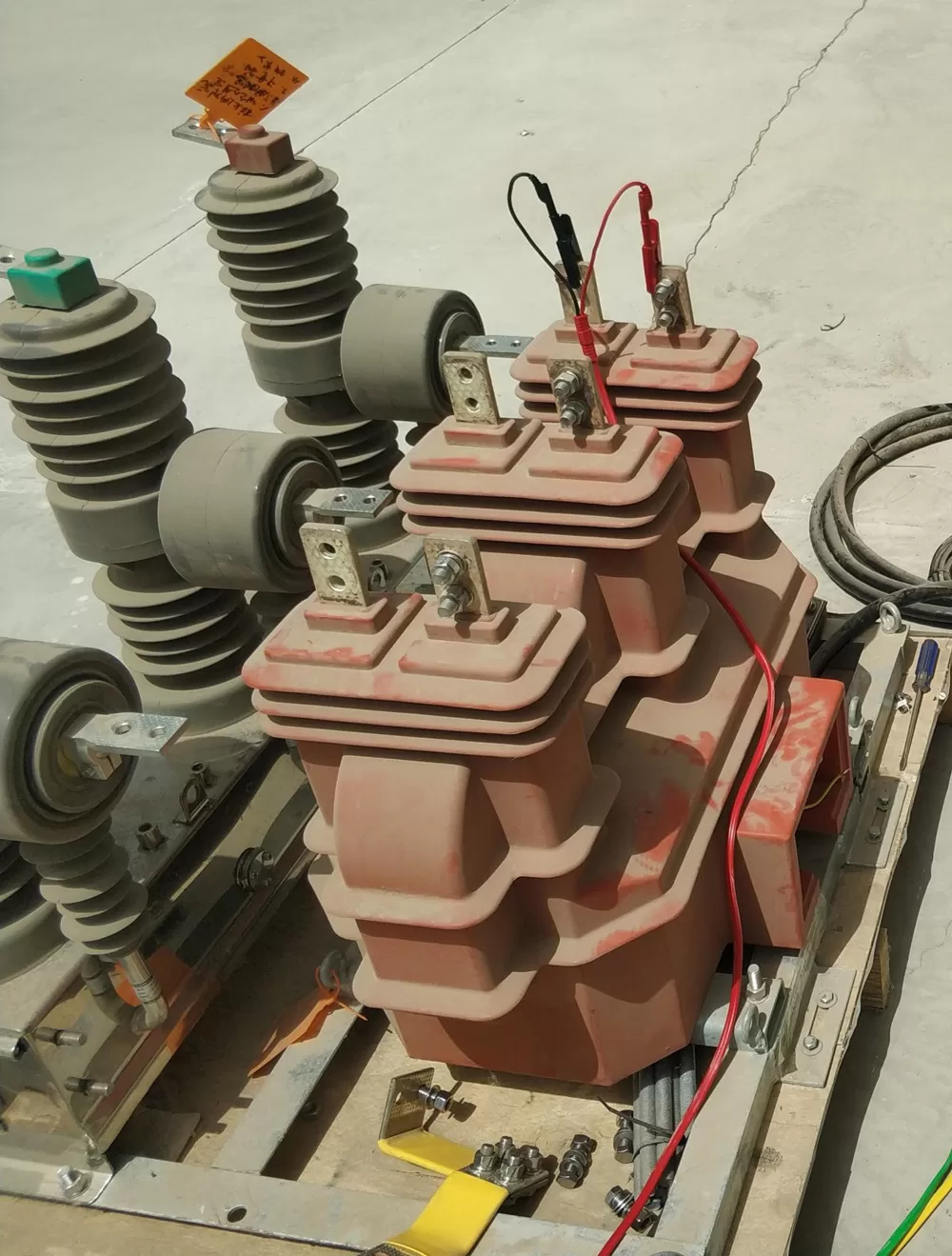

Рисунок 2 Трехфазный комбинированный трансформатор

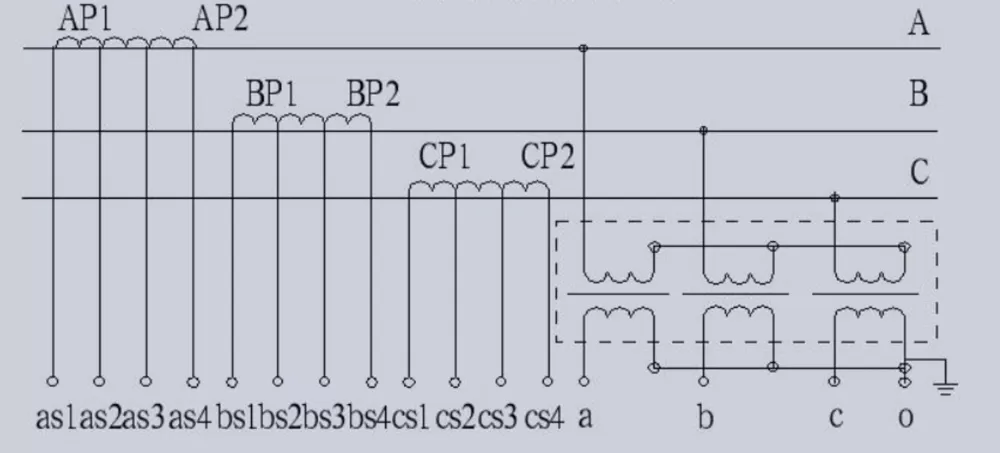

Диаграмма соединения Фигуре 3

②Во-первых, мы выполняем все тесты КТ-насыщение, соотношение и полярность, сопротивление обмотки, все нажатия одним нажатием кнопки и без изменения проводов.

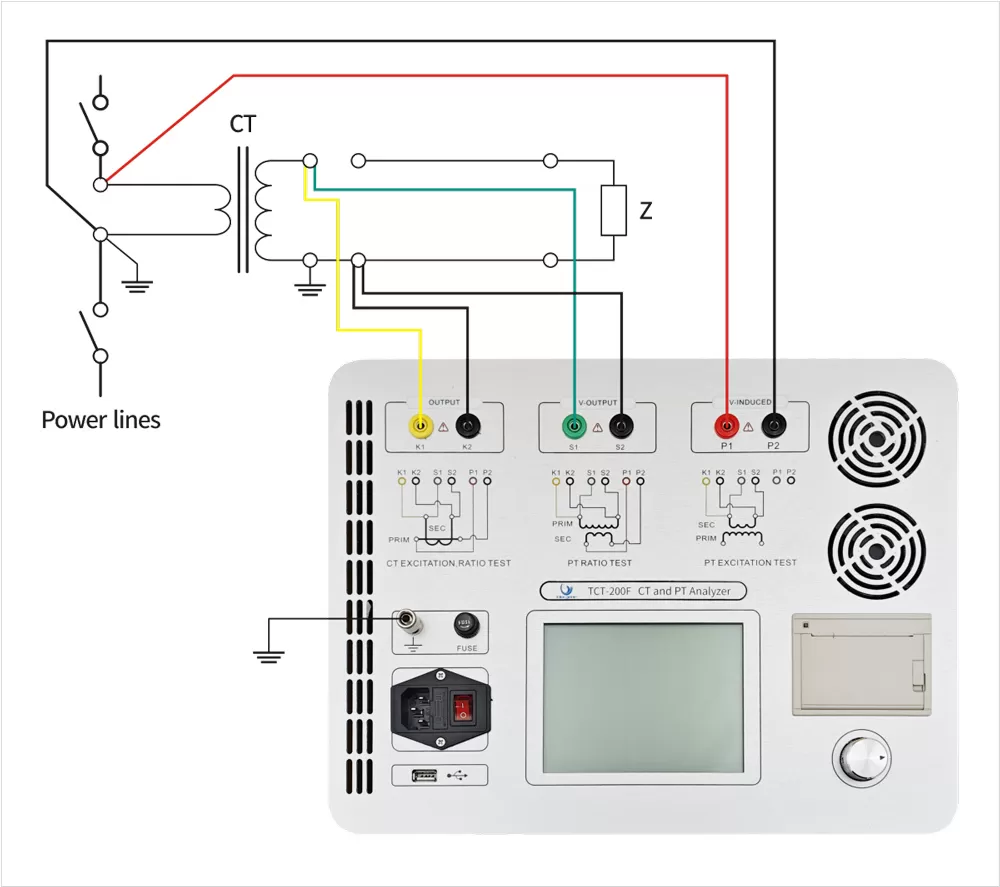

Рисунок 4 Схема подключения КТ

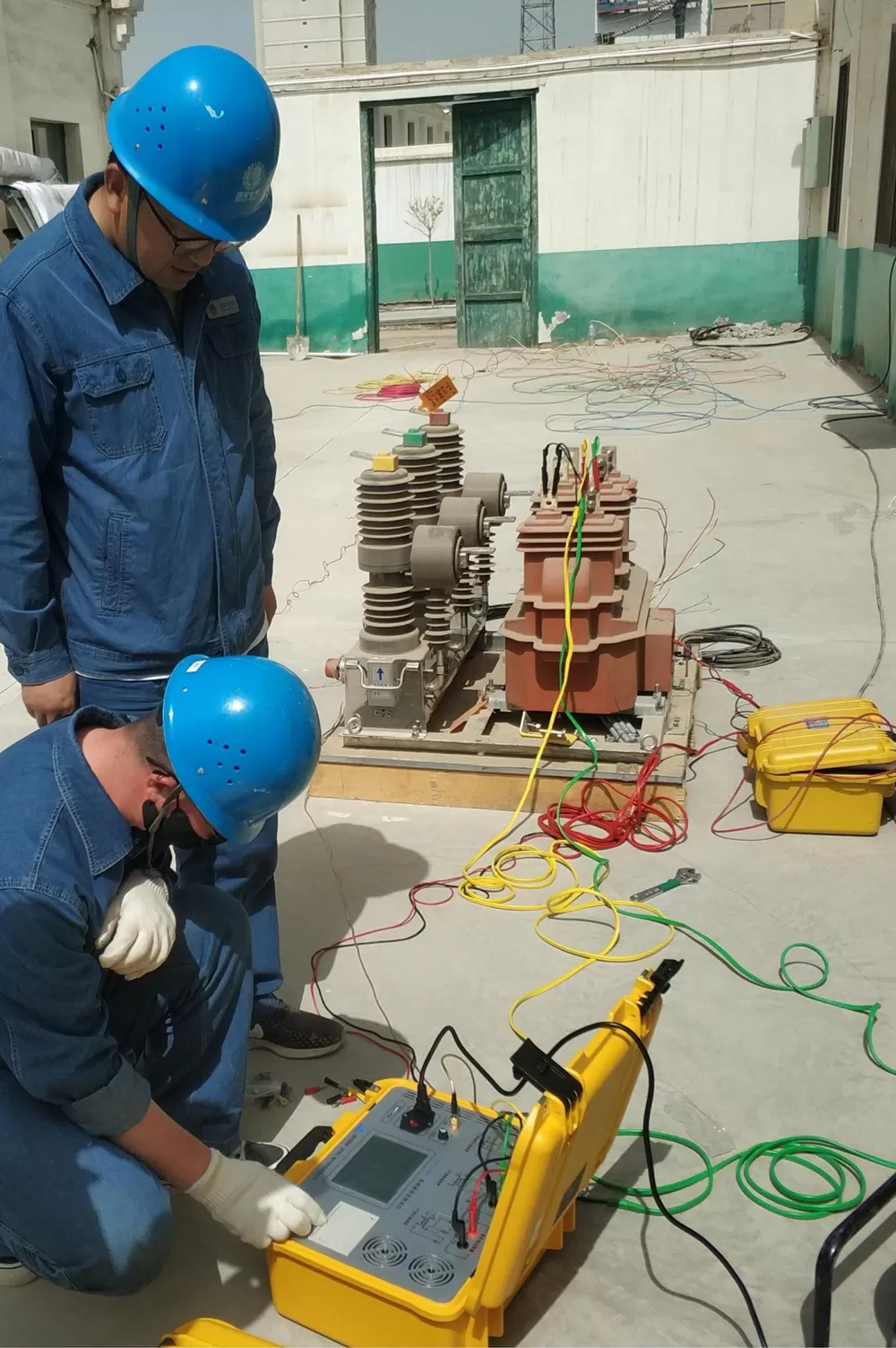

Рисунок 5 Отображение на месте

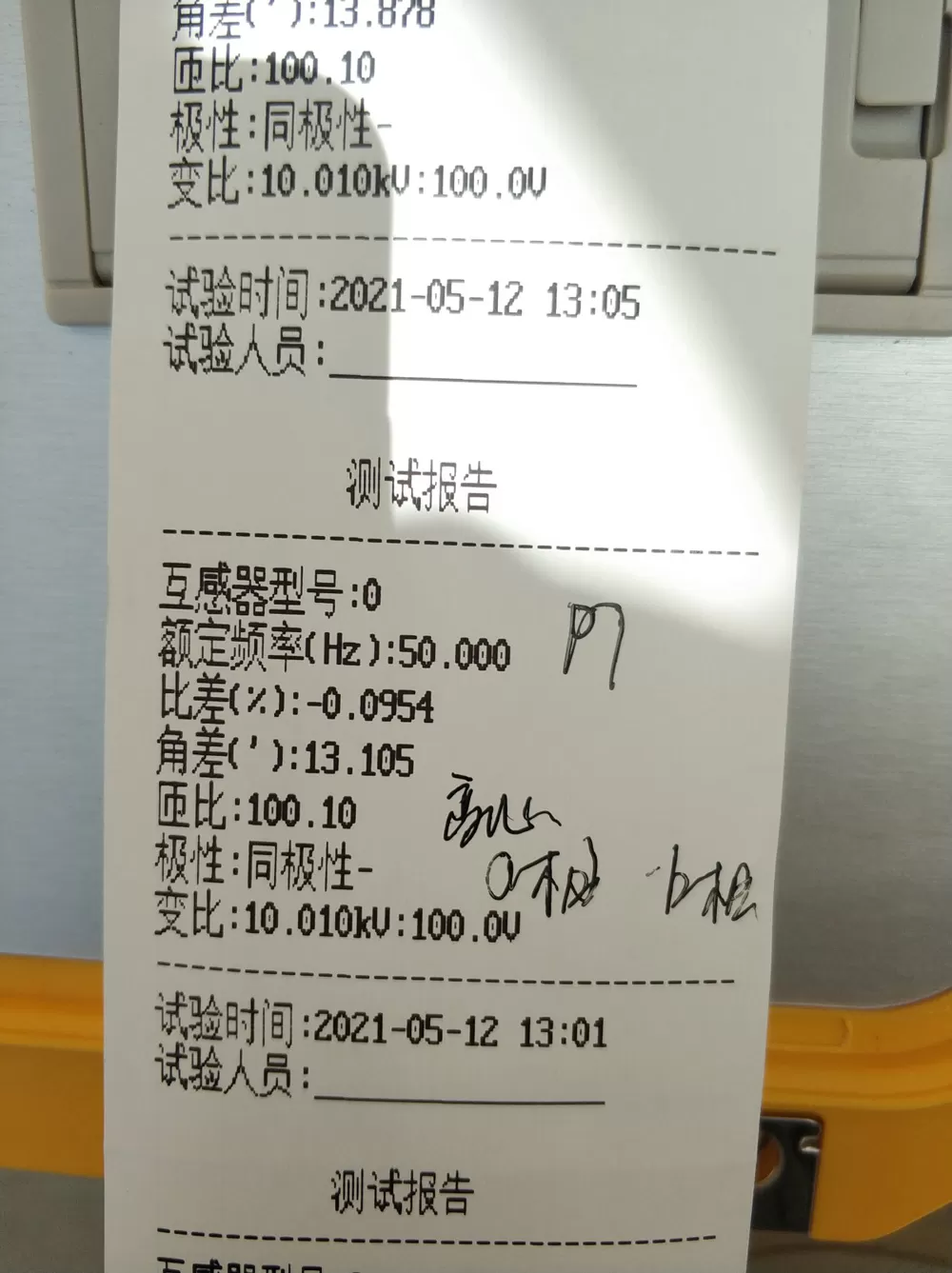

Ожидание ③ до тех пор пока наш тест не закончен, вы смогло напечатать проверки данных. Как показано в диаграмме 6:

Диаграмма 6 Отчет об испытаниях КТ

④Во-вторых, мы выполняем тесты соотношения и полярности PT. Перед тестом вы должны заземлить тестер и открыть вторичную обмотку CT и вторичную обмотку PT, также один конец вторичной стороны PT должен быть заземлен.

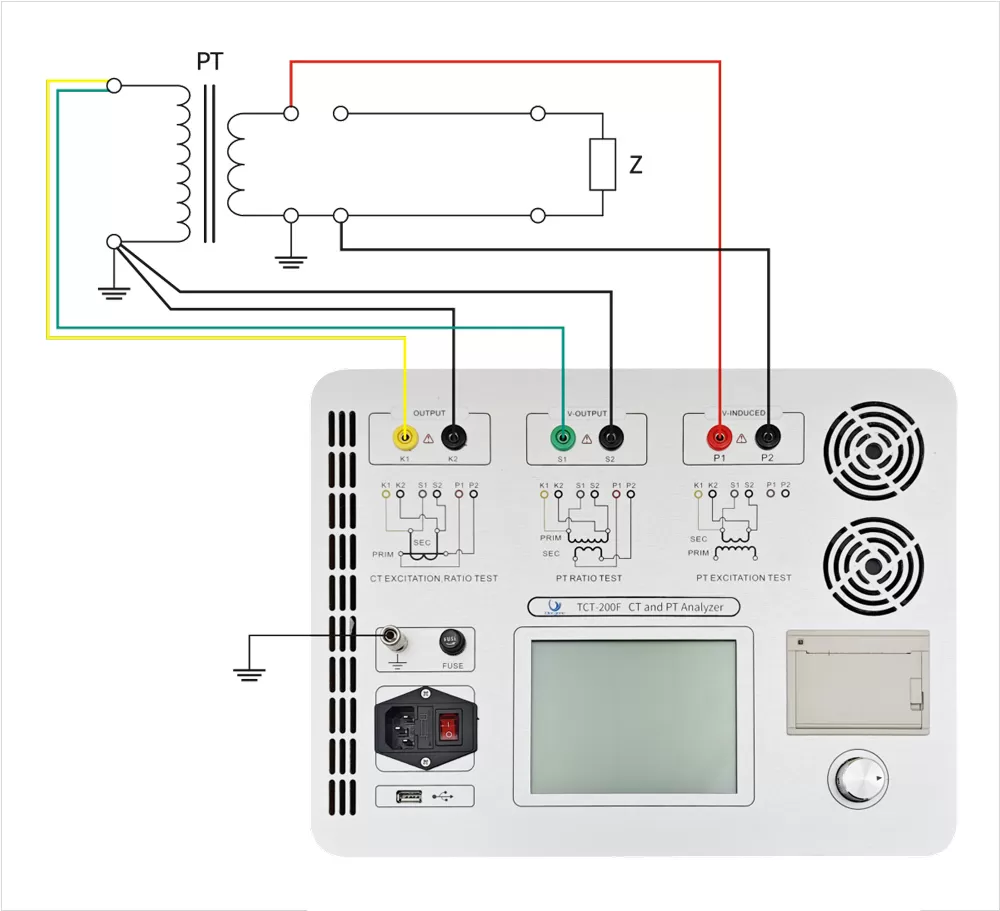

Рисунок 7 Схема подключения PT

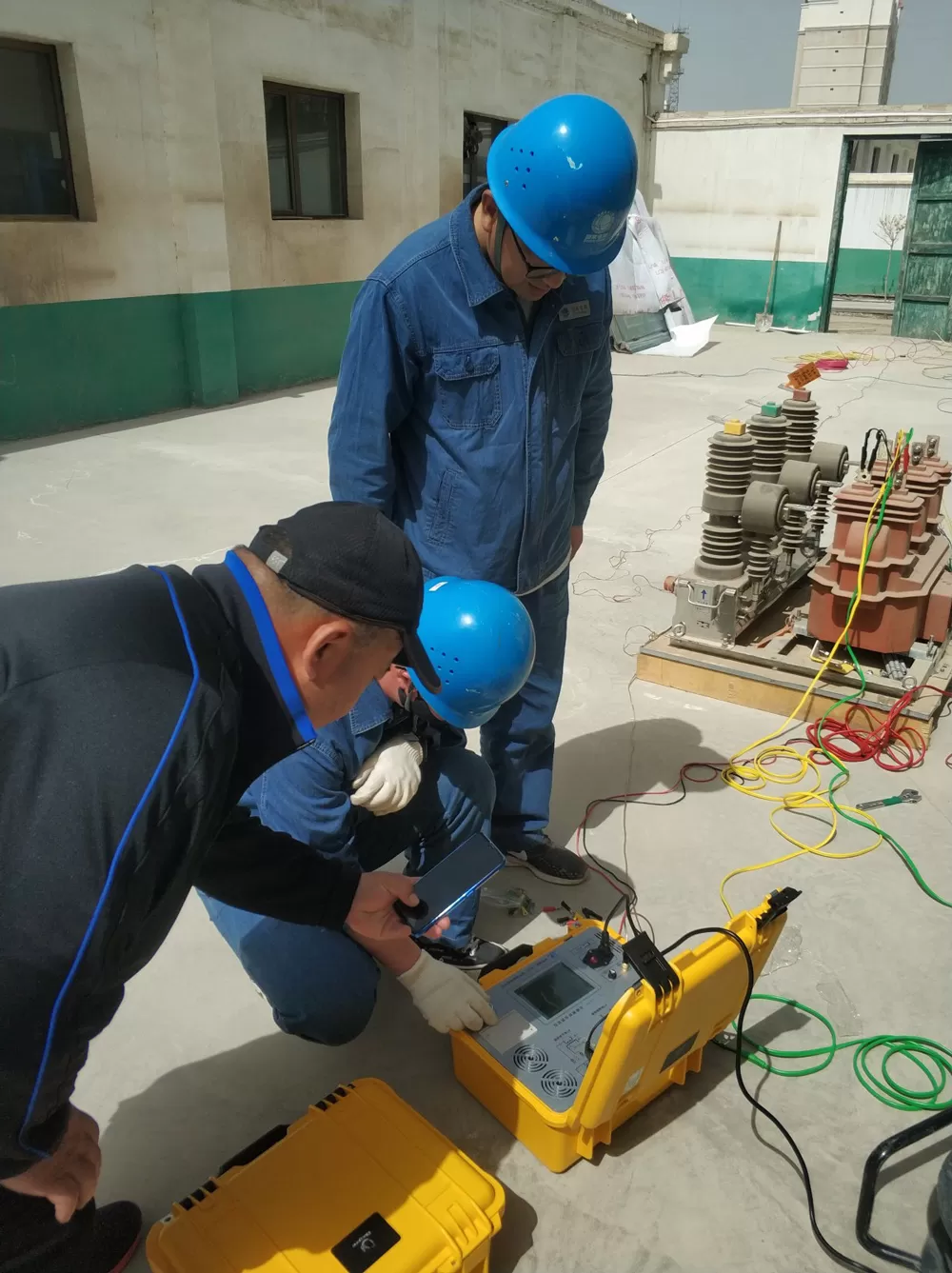

Рисунок 8 Дисплей на месте

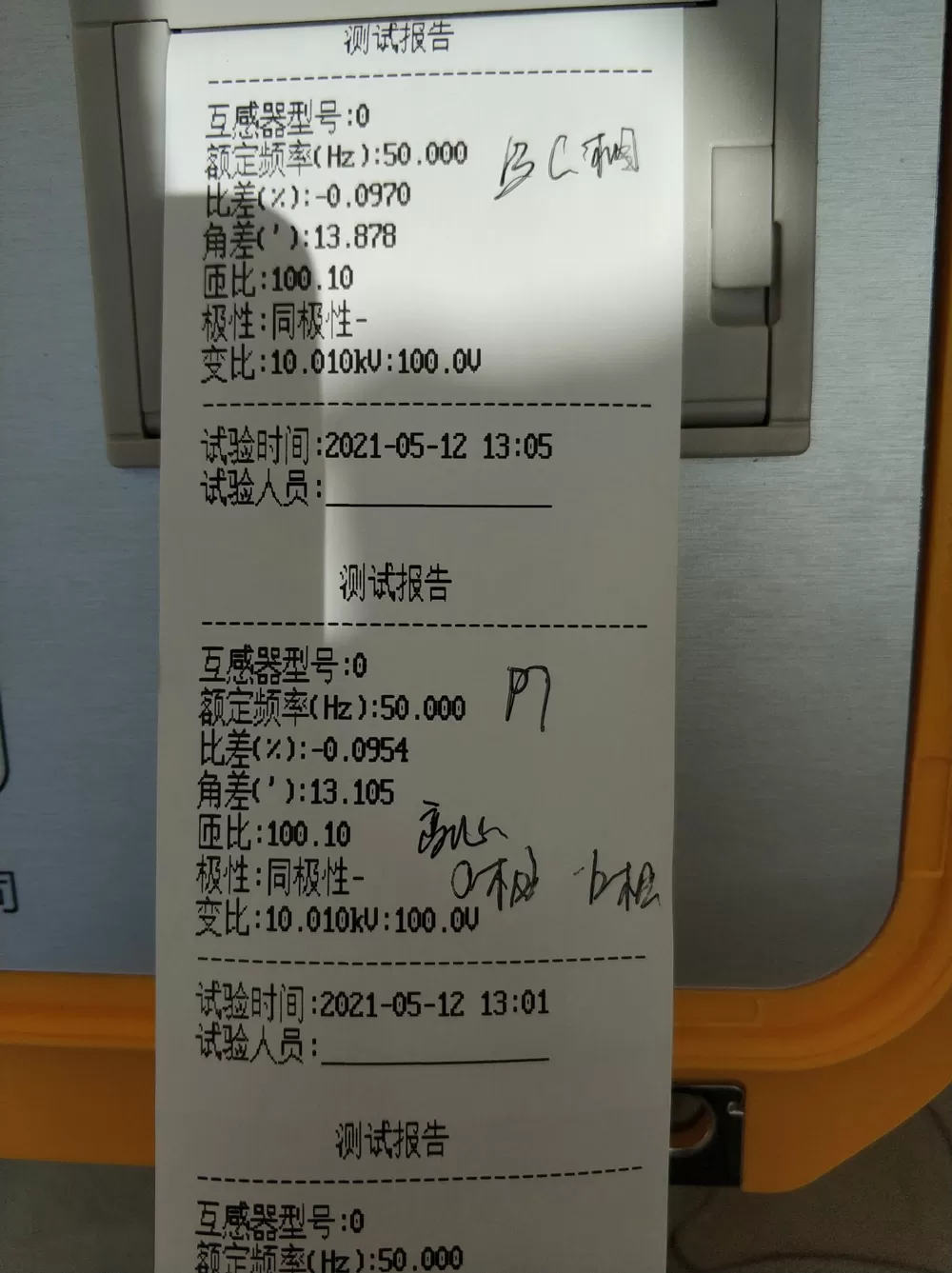

Ожидание ⑤ до тех пор пока наш тест не закончен, вы смогло напечатать проверки данных. Как показано в диаграмме 9:

Рисунок 9 Отчет об испытаниях PT
