765kV Трансформатор Тан Дельта Тест Кейс

I. Тестовая информация

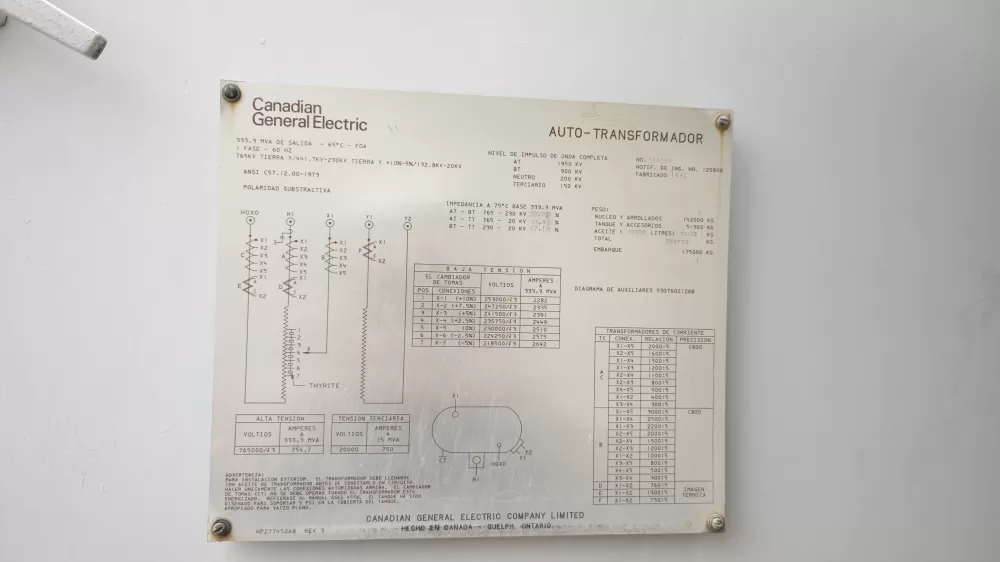

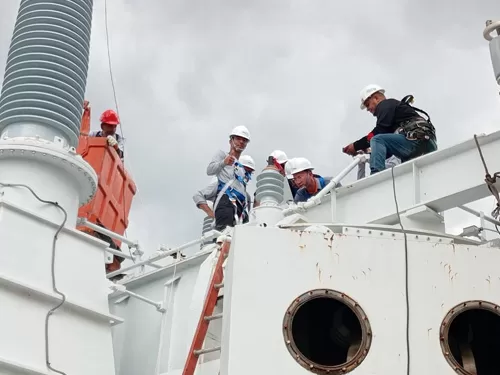

①Перед испытанием, мы shuould отключили все руководства от трансформатора. И после этого, мы соединили кабели испытания краном, потому что трансформатор очень высок.

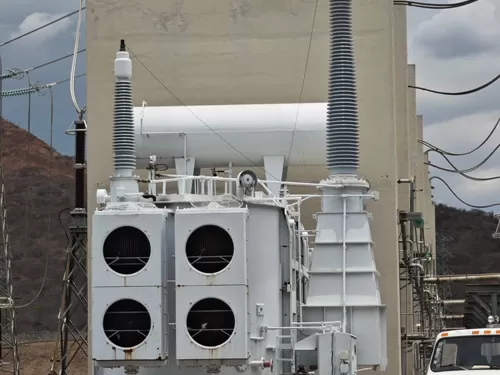

Рисунок 2 Трансформатор 765кВ

②Во-первых, мы использовали модель UST для проверки трансформатора. Конфигурация UST используется для измерений между двумя клеммами испытательного образца, которые не заземлены или которые могут быть удалены из земли. В конфигурации UST измеряется ток, протекающий в изоляции между проводом напряжения и измерительным проводом прибора, а ток, протекающий на землю, не измеряется. На рисунке 3 ниже вы измеряете емкость и коэффициент рассеивания между высоковольтной обмоткой (HV) и низковольтной обмоткой (LV), C = CHL.

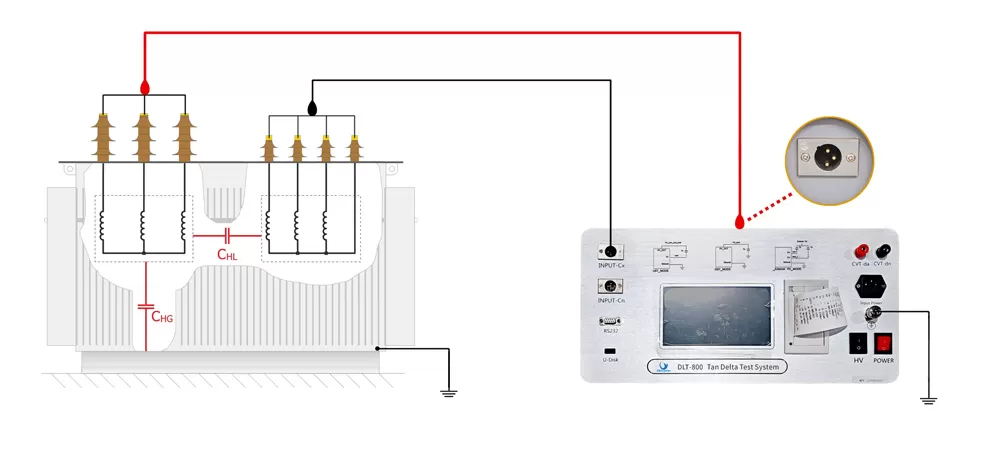

Рисунок 3 Модель UST

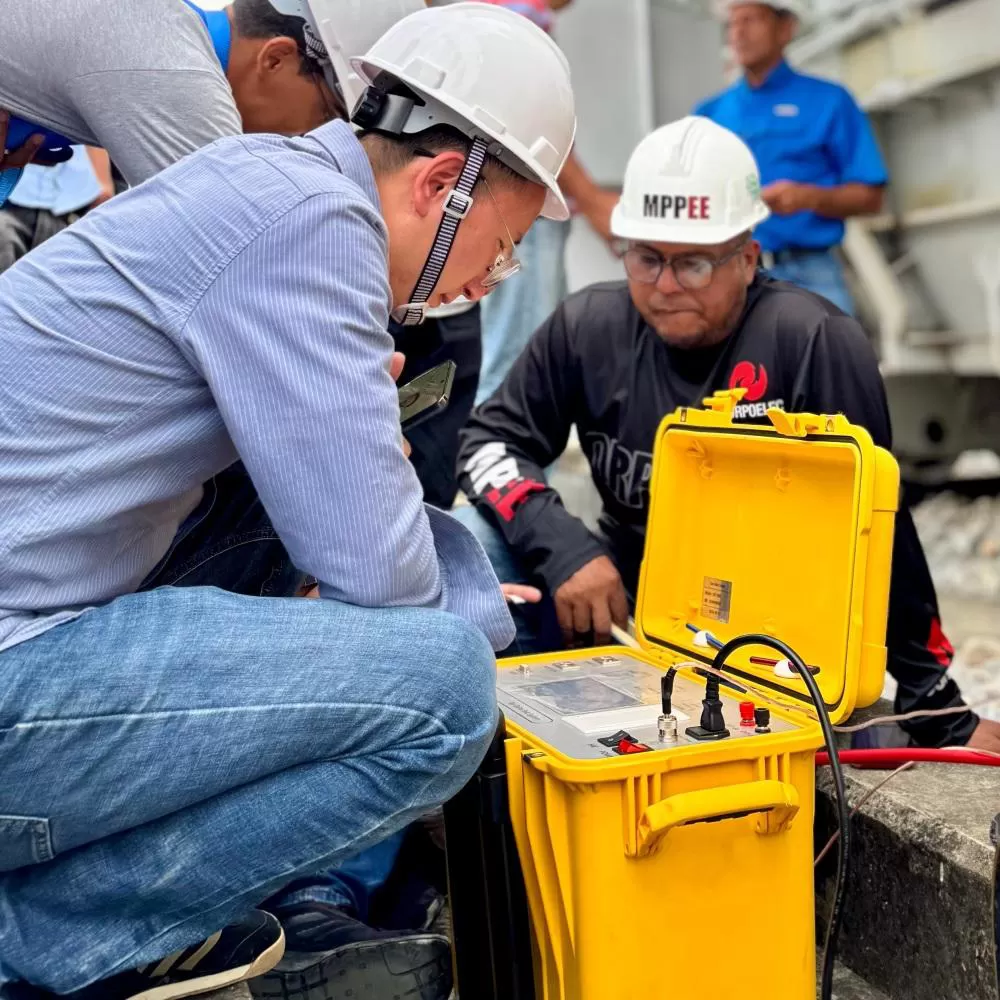

Рисунок 4 Отображение на месте

Ожидание до тех пор пока наш тест не закончен, вы смогло напечатать проверки данных. Как показано в диаграмме 5:

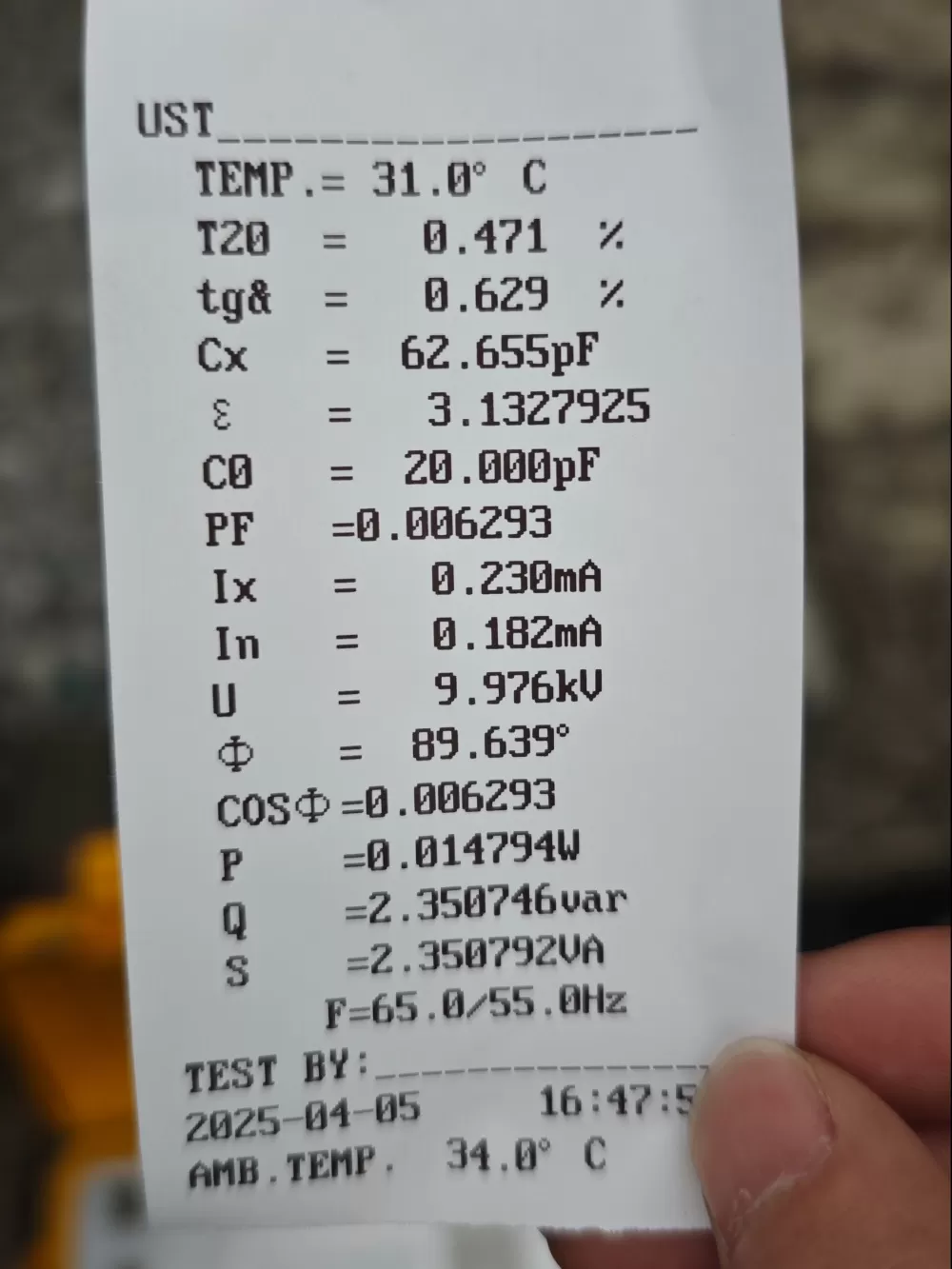

Рисунок 5 Результат теста UST

③Во-вторых, мы использовали модель GST. Конфигурация GST позволяет испытывать заземленный образец изоляции через землю образца. Измеряется весь ток, протекающий на землю. Метод подключения следующий:

Рисунок 6 Модель GST

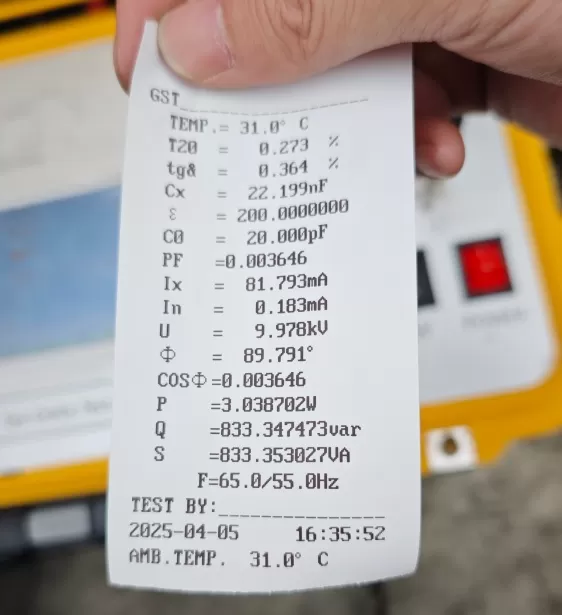

Фигуре 7 Результат теста ГСТ

④ Наконец, используется GSTg для тестирования. Конфигурация GSTg позволяет нежелательным токам обходить измерительную цепь и позволяет тестировать меньшие участки изоляции индивидуально. Измеряются только токи заземления с использованием конфигурации GST-Guard. Ток, протекающий к клеммам с защитным соединением, не измеряется. Метод подключения следующий:

Рисунок 8 Модель GSTg

Функция GSTG, емкость и диэлектрические потери C1 и C2 могут быть измерены одновременно в одной проводке. Это очень просто и экономит время.

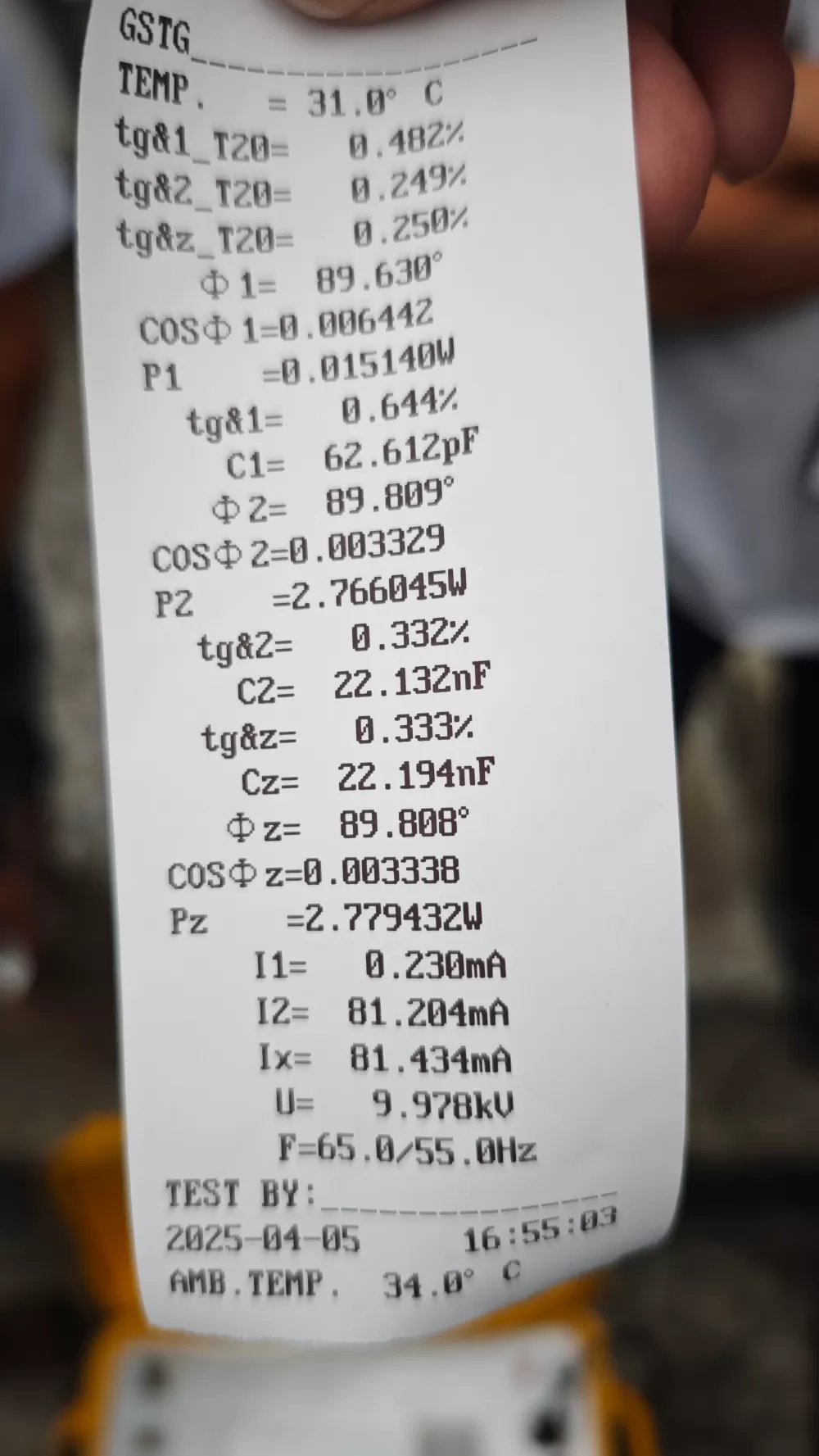

Рисунок 9 Результат теста GSTg

III. Резюме испытаний
