Более низкая потребляемая мощность
Чистая синусоидальная волна переменного тока на выходе
Легко комбинировать реактор для вывода разного напряжения.

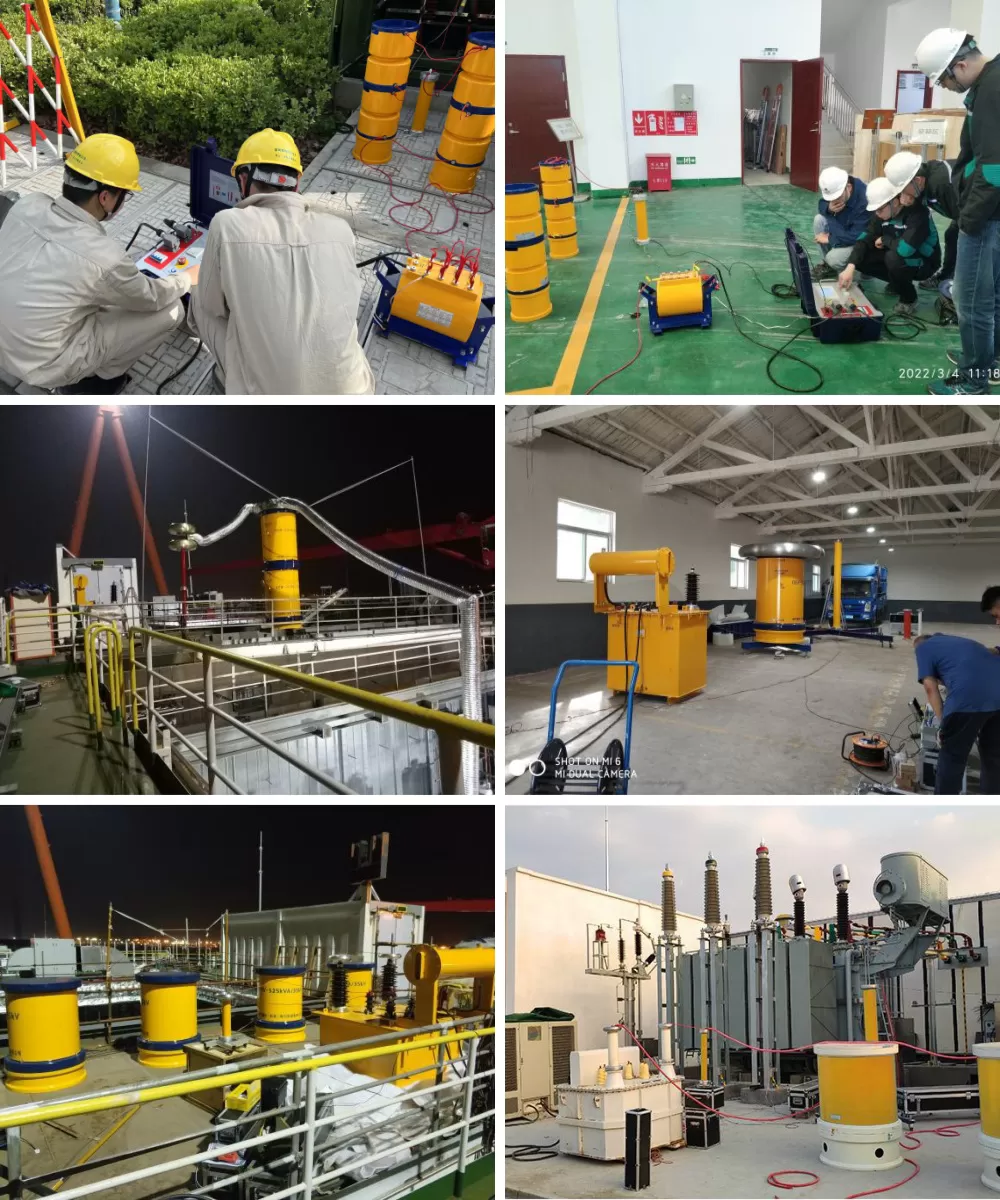

Через реактор комбинированного устройства он может выводить стабильное высокое напряжение переменного тока, которое в основном используется для испытаний на устойчивость к переменному напряжению электрооборудования на месте, такого как сшитые кабели, трансформаторы, ГИС, двигатели и генераторы.
Согласно различным потребителям, различное испытанное оборудование, различные требования к теста, прибор можно подгонять согласно потребностям.
Названия продуктов: Резонансное устройство переменного напряжения 、 Резонансная переменная частота 、 Резонанс серии преобразования частоты 、 Резонансный трансформатор серии 、 Резонансное напряжение серии преобразования частоты выдерживаемое устройство для электрического оборудования 、 Резонансное испытательное оборудование серии 、 Полное оборудование для резонансного испытания серии преобразования частоты.
Кабели
ГИС
Двигатели и генераторы
Другие возможные применения (трансформаторы, КТС, ПТс; Втулки; Испытание ПД)
Vs. Традиционные тестовые трансформаторы мощности и частоты
Компактный & облегченный:Обычные трансформаторы требуют громоздких источников питания для выхода высокого напряжения. Резонанс серии использует преобразование частоты для уменьшения потребностей емкости электропитания, режа вес над 60% для легкого приобъектного раскрытия.
Высокая адаптивность:Автоадаптация для проверки емкости объекта (кабели, ГИС, генераторы) путем регулировки частоты (30-300 Гц). Устраняет ограничения мощности традиционных трансформаторов с высокими емкостными нагрузками.
Энергоэффективность & безопасность:Вфазный ток/напряжение во время резонанса минимизирует потребление энергии (на 70% меньше). Усовершенствованная защита от перегрузки по току/перенапряжения снижает риск повреждения изоляции.
Vs. VLF (очень низкочастотные) системы
Быстрее тестирование:VLF требует длительного тестирования (например, 15 минут при 0,1 Гц ≈ 1 минута при 50 Гц). В серии резонанса используется выходная частота, близкая к мощности, что сокращает время испытаний на 80% при соблюдении стандартов ускоренного старения IEC/IEEE.
Точная диагностика:Чистые синусоидальные волны в резонансе выявляют истинные дефекты изоляции, избегая неправильной оценки, вызванной искажением формы волны VLF.
Поддержка нескольких приложений:Покрывает кабель, выдерживаемый переменным током, индуцированное напряжение трансформатора и испытания ГИС. VLF ограничен частичными типами кабелей.

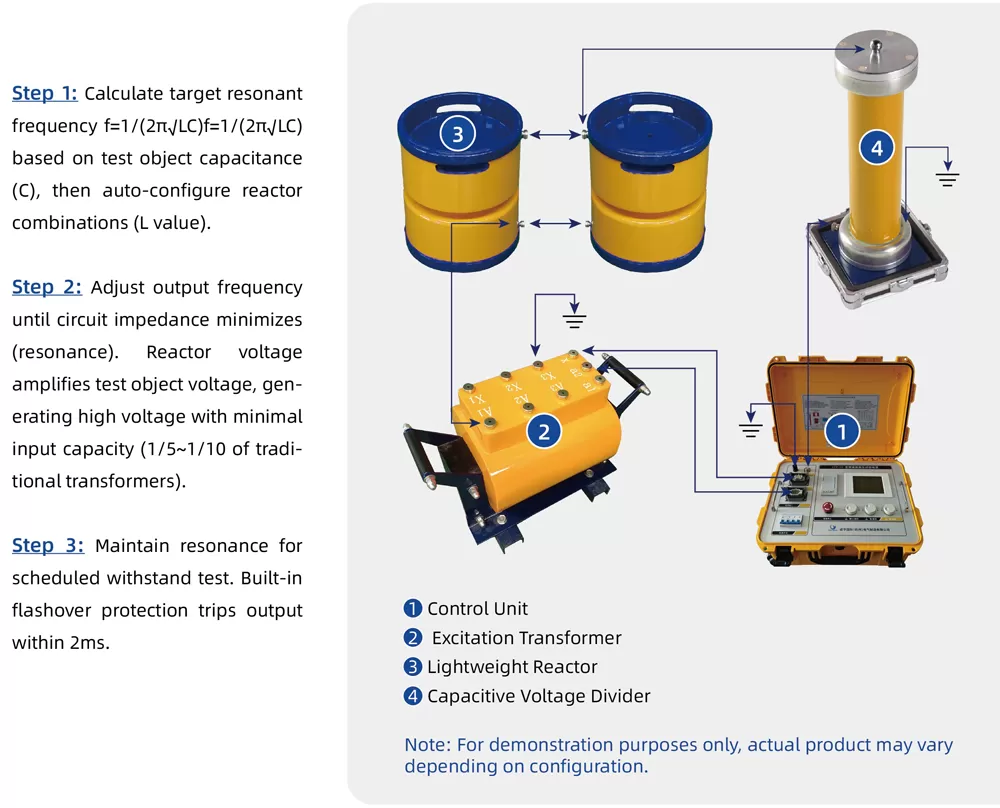

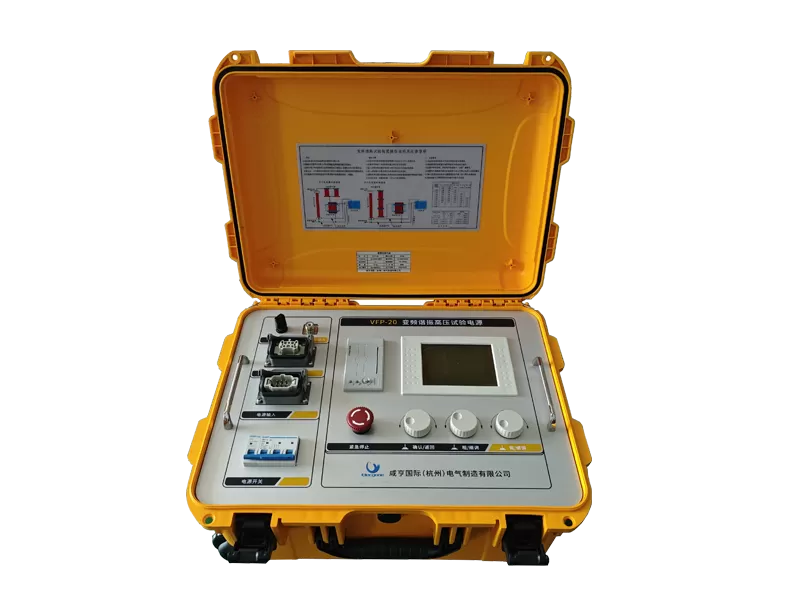

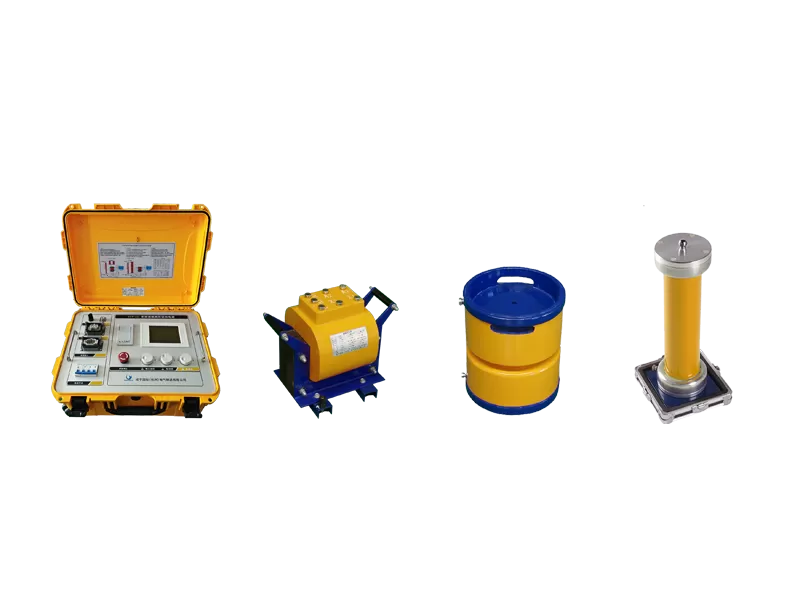

Блок управления:Преобразует мощность сети 50/60 Гц в регулируемую частоту (30-300 Гц).
Трансформатор возбуждения:Повышает выход преобразователя для питания реакторов.
Резонансный реактор высокого напряжения:Настраиваемая индуктивность (последовательно/параллельно) для формирования резонансной цепи с емкостью тестируемого объекта (C).

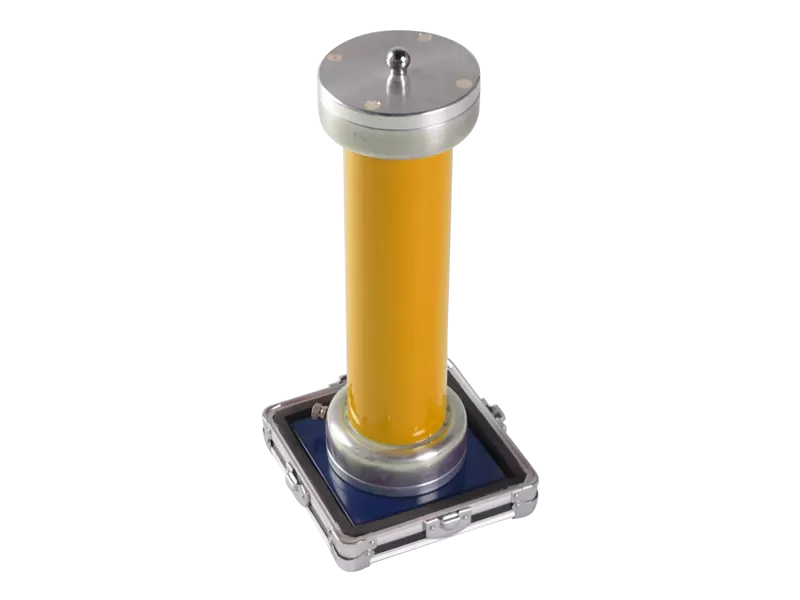

Емкостный делитель напряжения:Контролирует высоковольтный выход с точностью ± 1% для управления с обратной связью.
Выходное напряжение | 0-500кВ и ниже |
Выходная частота | 20-300 Гц |
Форма выходного сигнала | Синусоидальная волна |
Точность измерения высокого напряжения | 1,0% |
Частотное разрешение | 0,01 Гц |
Рабочий цикл | 60 мин ВКЛ/30 мин ВЫКЛ |
Уровень изоляции | 1,2U 0/1 мин |
Электропитание | Однофазное 220 В или трехфазное 380 В ± 10%,50/60 Гц ± 2% |
Типичные данные продукта
Модель | Номинальная мощность | Номинальное напряжение | Основная цель |
ESR-800(160/60) | 160 кВА | 0-60кВ | 1. Соответствует кабелю 10 кВ/400 мм² 3,0 км, емкость ≤ 1,25 мкФ, частота испытаний 30-300 Гц, испытательное напряжение ≤ 17,4 кВ, время тестирования ≤ 15 мин. |
ESR-800(240/130) | 240 кВА | 0-130кВ | 1. Соответствует кабелю 35 кВ/400 мм² 2,0 км, емкость ≤ 0418 мкФ, частота испытаний 30-300 Гц, испытательное напряжение ≤ 52 кВ, время испытаний ≤ 60 мин. |
ESR-800(1800/600) | 1800 кВА | 0-600кВ | 1. Встречайте трансформаторы 400 кВ, автоматические выключатели, ГИС и другие испытания на выдерживаемое напряжение переменного тока, испытательное напряжение ≤ 600 кВ, испытательная частота 30-300 Гц, время испытания ≤ 60 мин. |
ESR-800(4000/800) | 4000 кВА | 0-800кВ | Соответствует испытанию на выдерживаемое напряжение переменного тока трансформатора 765 кВ, испытательное напряжение ≤ 800 кВ, частота испытаний 30-300 Гц, время испытания ≤ 60 мин. |
