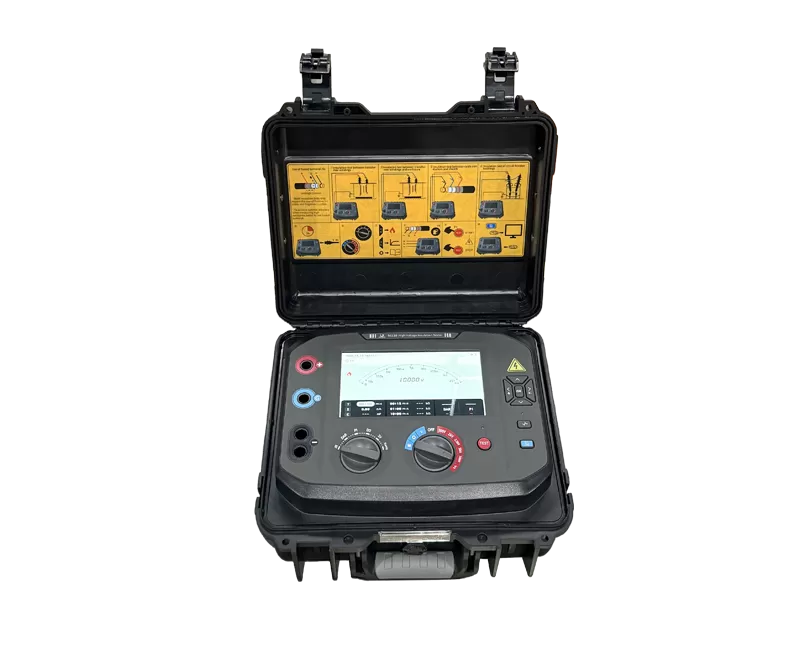

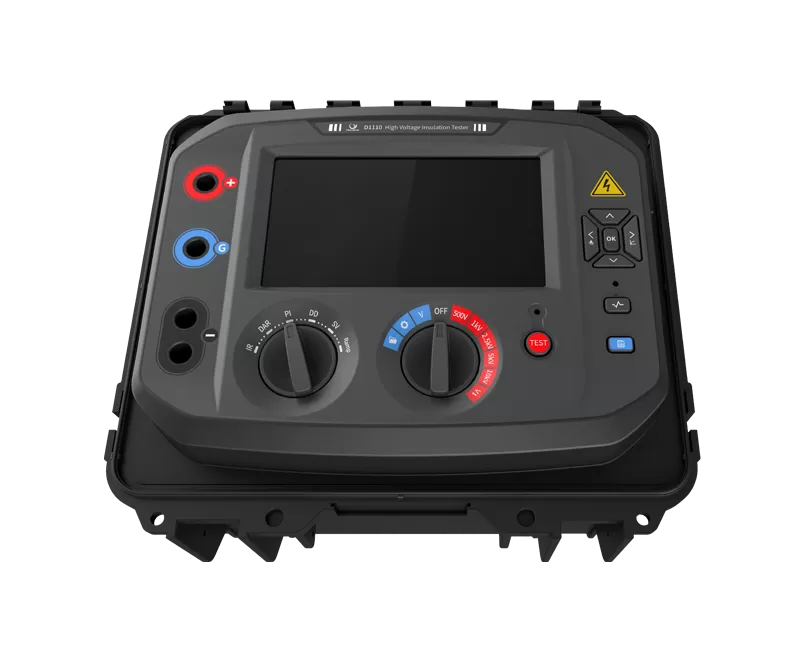

Тестер изоляции высокого напряжения D1110

Выходной диапазон: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, определяемое пользователем испытательное напряжение

Определяемое пользователем испытательное напряжение

От 100 В до 1 кВ с шагом 10 В, от 1 кВ до 10 кВ с шагом 25 В

Точность испытательного напряжения

+ 4%, -0%, ± 10 В номинальное испытательное напряжение при нагрузке 1 ГОм (от 0 ° C до 30 ° C)

Разрешение напряжения

1 В

Диапазон сопротивления

От 10 кОм до 35 ТОм

Точность

500 В: 10 кОм ~ 100 ГОм, ± 5%;100 ГОм ~ 1 ТОм, ± 20%

1000 В: 10 кОм ~ 200 ГОм, ± 5%;200 ГОм ~ 2 ТОм, ± 20%

2500 В: 10 кОм ~ 500 ГОм, ± 5%;500 ГОм ~ 5 ТОм, ± 20%

5000 В: 10 кОм ~ 1 ТОм, ± 5%;1 ТОм ~ 10 ТОм; ± 20%

10000 В: 10 кОм ~ 2 ТОм, ± 5%;2 ТОм ~ 20 ТОм, ± 20%

12000 В: 10 кОм ~ 2,4 ТОм, ± 5%; 2,4 ТОм ~ 24 ТОм, ± 20%

Разрешение сопротивления

0,01 кОм

Тестовые режимы

IR, IR(t), DAR, PI, SV, DD, испытание на нарастание, измерение напряжения

Ток короткого замыкания

1 мА, 2 мА, 3 мА, 4 мА, 5 мА, 6 мА

Тест изоляции Сигнализация

От 100 кОм до 999 ГОм

Измерение напряжения

Переменный/постоянный ток: 5 В ~ 660 В (45 ~ 65 Гц), ± 3% показания ± 3 В

Текущее измерение

0,01 нА ~ 7,00 мА, ± 5% показания ± 0,2 нА

Емкость

10,0 нФ ~ 50,0 мкФ, ± 5% показания ± 5 нФ

Скорость разряда

От 12 кВ до 50 В, ≤ 0,47 с/мкФ

Измерение температуры

-20 ℃ ~ 100 ℃, ± 2 ℃

Метод фильтрации

Аппаратная фильтрация, программная фильтрация

Настройки программного фильтра

10 с, 20 с, 30 с, 60 с и адаптивный

Диапазон таймера

До 99 минут 59 секунд, минимальная настройка 1 секунда

Выход в реальном времени

Напряжение, ток, сопротивление

Дисплей

7 ", дисплей цвета СИД промышленн-ранга 800 × 480

Объем памяти

100 часов регистрации с интервалом 1 сек

Экспорт данных

Экспорт результатов и данных процесса через USB

Интерфейс связи

УСБ, Блуэтоотх

Электропитание

80 ~ 264 В переменного тока, 43 ~ 67 Гц

Емкость аккумулятора

6200 мАч, 14,4 В

Срок службы батареи

6 часов (типичных) непрерывных испытаний на 10 кВ с нагрузкой 100 МОм

Время зарядки аккумулятора

3 часа нормальной зарядки (220 В/50 Гц)

Рабочая температура

От-20 ° C до 50 ° C

Температура хранения

От-25 ° C до 65 ° C

Влажность

<95% относительной влажности, без конденсации

Рейтинг IP

IP65 (закрытая крышка), IP40 (открытая крышка)

Безопасность

КАТИВ 600 В до 3000 м

Чистый размер

318 × 280 × 150 мм

Вес нетто

4,3 кг
