Более низкая потребляемая мощность
Чистая синусоидальная волна переменного тока на выходе
Легко комбинировать реактор для вывода разного напряжения.

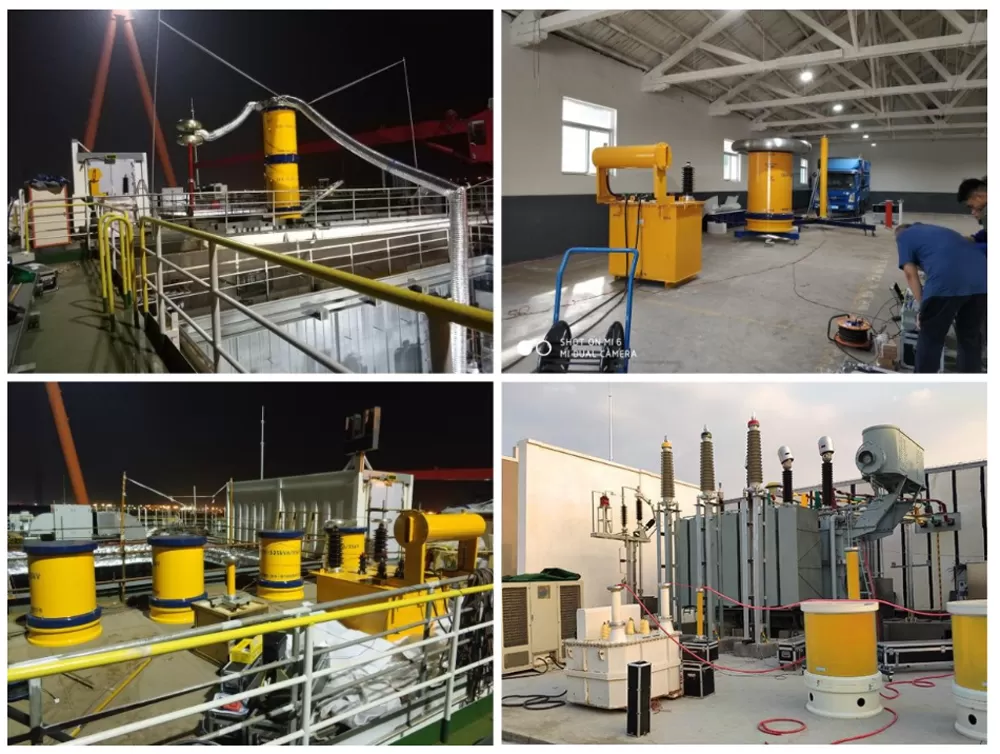

Через реактор комбинированного устройства он может выводить стабильное высокое напряжение переменного тока, которое в основном используется для испытаний на устойчивость к переменному напряжению электрооборудования на месте, такого как сшиваемые кабели, трансформаторы, ГИС, двигатели и генераторы. По словам разных пользователей, разное испытанное оборудование, различные требования к испытаниям, Устройство можно настроить в соответствии с потребностями.
Названия продуктов: Резонансное устройство переменного напряжения 、 Резонансная переменная частота 、 Резонанс серии преобразования частоты 、 Резонансный трансформатор серии 、 Резонансное напряжение серии преобразования частоты выдерживаемое устройство для электрического оборудования 、 Резонансное испытательное оборудование серии 、 Полное оборудование для резонансного испытания серии преобразования частоты.
Эту систему можно использовать для испытания на выдерживаемое напряжение переменного тока емкостных испытательных объектов в области среднего и высокого напряжения.
(1) Испытание выдерживаемого напряжения переменного тока кабеля из сшитого полиэтилена 6 ~ 765кВ;
(2) Испытание выдерживаемого напряжения переменного тока 35 ~ 765кВ ГИС;
(3) Испытание выдерживаемого напряжения переменного тока переключателя 10 ~ 765 кВ, шины, втулки и т. Д.
(4) Испытание выдерживаемого напряжения промышленной частоты силового трансформатора 10 ~ 765 кВ;
(5) Испытание выдерживаемого напряжения промышленной частоты 10 ~ 765кВ PT и CT;
(6) испытание напряжения тока витхстанд частоты силы набора генератора;
(7) Испытание на выдерживаемое напряжение переменного тока силового конденсатора 10 ~ 765 кВ и т. Д.
Vs. Традиционные тестовые трансформаторы мощности и частоты
Компактный & облегченный:Обычные трансформаторы требуют громоздких источников питания для выхода высокого напряжения. Резонанс серии использует преобразование частоты для уменьшения потребностей емкости электропитания, режа вес над 60% для легкого приобъектного раскрытия.
Высокая адаптивность:Автоадаптация для проверки емкости объекта (кабели, ГИС, генераторы) путем регулировки частоты (30-300 Гц). Устраняет ограничения мощности традиционных трансформаторов с высокими емкостными нагрузками.
Энергоэффективность & безопасность:Вфазный ток/напряжение во время резонанса минимизирует потребление энергии (на 70% меньше). Усовершенствованная защита от перегрузки по току/перенапряжения снижает риск повреждения изоляции.
Vs. VLF (очень низкочастотные) системы
Быстрее тестирование:VLF требует длительного тестирования (например, 15 минут при 0,1 Гц ≈ 1 минута при 50 Гц). В серии резонанса используется выходная частота, близкая к мощности, что сокращает время испытаний на 80% при соблюдении стандартов ускоренного старения IEC/IEEE.
Точная диагностика:Чистые синусоидальные волны в резонансе выявляют истинные дефекты изоляции, избегая неправильной оценки, вызванной искажением формы волны VLF.
Поддержка нескольких приложений:Покрывает кабель, выдерживаемый переменным током, индуцированное напряжение трансформатора и испытания ГИС. VLF ограничен частичными типами кабелей.

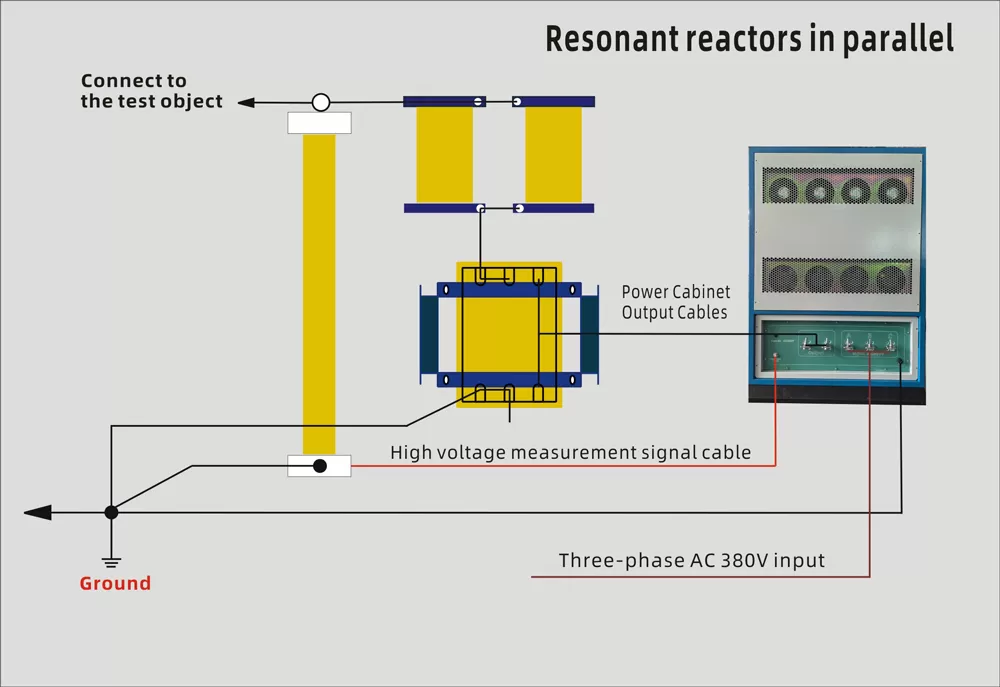

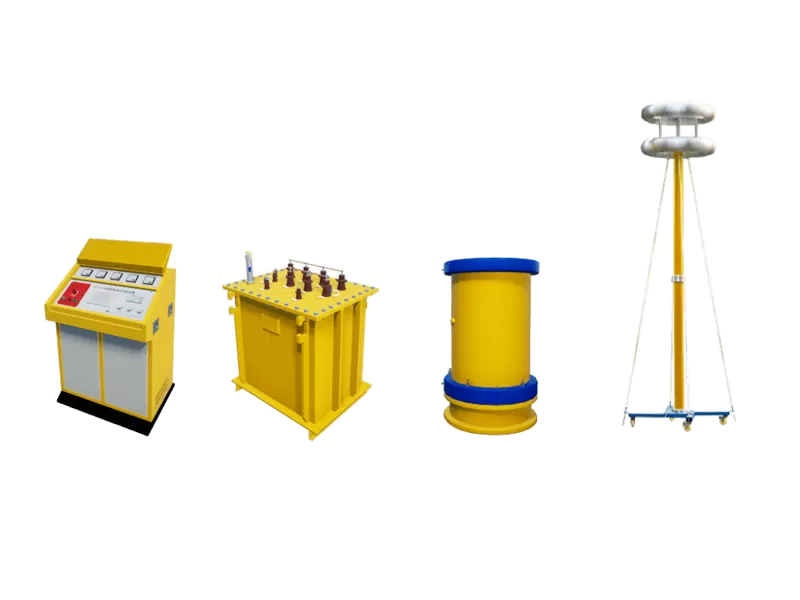

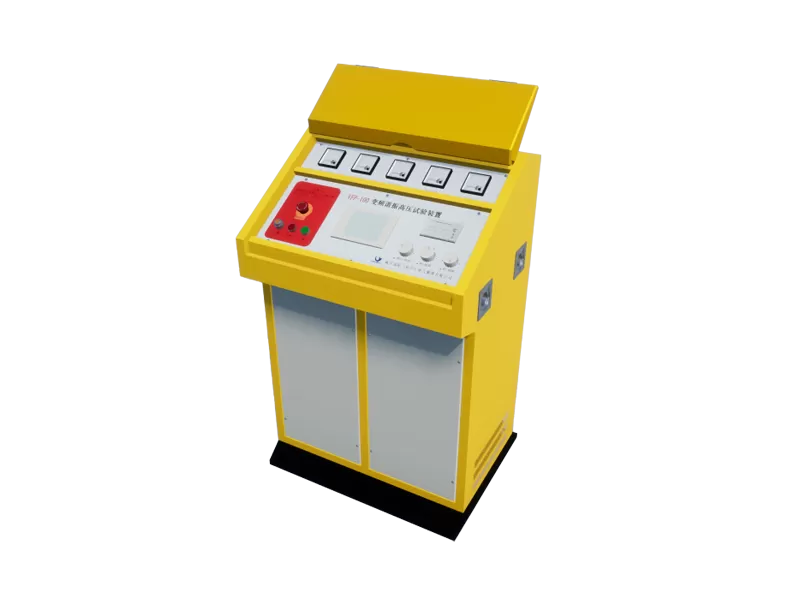

Блок управления:Преобразует мощность сети 50/60 Гц в регулируемую частоту (30-300 Гц).

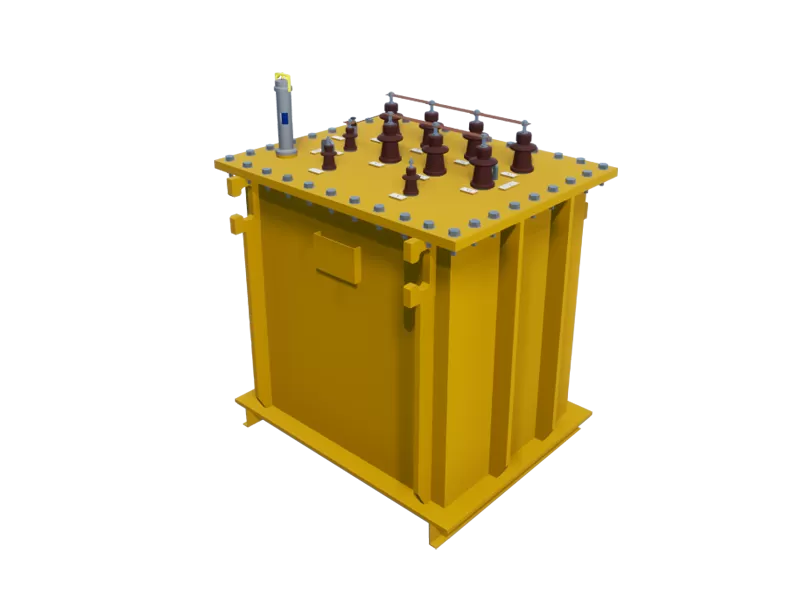

Трансформатор возбуждения:Повышает выход преобразователя для питания реакторов.

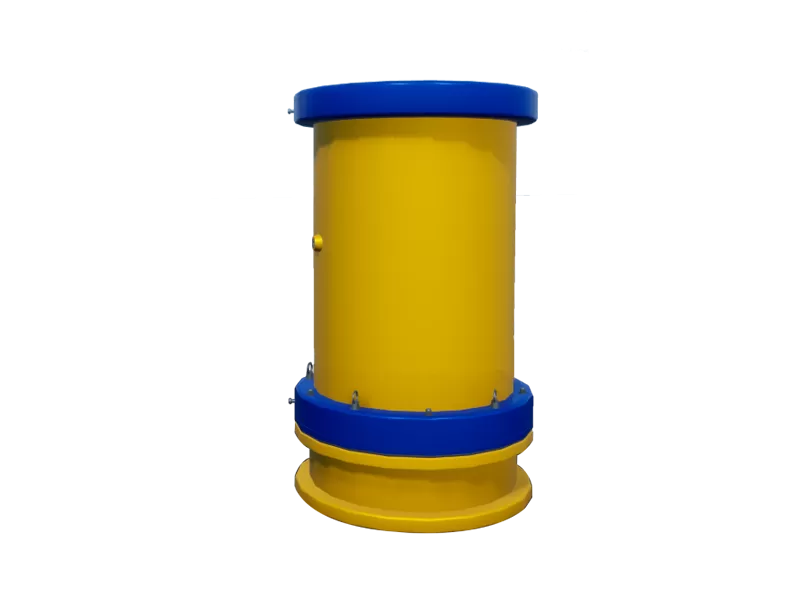

Резонансный реактор высокого напряжения:Настраиваемая индуктивность (последовательно/параллельно) для формирования резонансной цепи с емкостью тестируемого объекта (C).

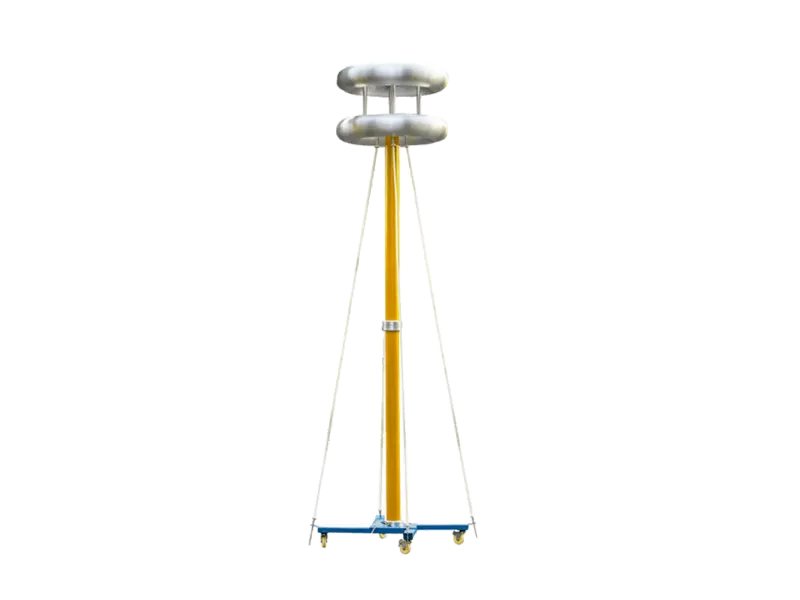

Емкостный делитель напряжения:Контролирует высоковольтный выход с точностью ± 1% для управления с обратной связью.
Шаг 1: Рассчитайте целевую резонансную частоту f = 1/(2π √LC)f = 1/(2π √LC) на основе емкости тестового объекта (C), затем автоматически настройте комбинации реакторов (значение L).
Шаг 2: Отрегулируйте выходную частоту до тех пор, пока сопротивление цепи не уменьшится (резонанс). Напряжение реактора усиливает напряжение тестового объекта, генерируя высокое напряжение с минимальной входной мощностью (1/5 ~ 1/10 традиционных трансформаторов).
Шаг 3: Поддерживайте резонанс для запланированного испытания на устойчивость. Встроенная защита от пробоя отключает выход в течение 2 мс.
Выходное напряжение | 0-1000кВ и ниже |
Выходная частота | 20-300 Гц |
Форма выходного сигнала | Синусоидальная волна |
Точность измерения высокого напряжения | 1,0% |
Частотное разрешение | 0,01 Гц |
Рабочий цикл | 60 мин ВКЛ/30 мин ВЫКЛ |
Уровень изоляции | 1,2U 0/1 мин |
Электропитание | Однофазное 220 В или трехфазное 380 В ± 10%,50/60 Гц ± 2% |
Типичные данные продукта
Модель | Номинальная мощность | Номинальное напряжение | Основная цель |
ESR-800(160/60) | 160 кВА | 0-60кВ | 1. Соответствует кабелю 10 кВ/400 мм² 3,0 км, емкость ≤ 1,25 мкФ, частота испытаний 30-300 Гц, испытательное напряжение ≤ 17,4 кВ, время тестирования ≤ 15 мин. |
ESR-800(240/130) | 240 кВА | 0-130кВ | 1. Соответствует кабелю 35 кВ/400 мм² 2,0 км, емкость ≤ 0418 мкФ, частота испытаний 30-300 Гц, испытательное напряжение ≤ 52 кВ, время испытаний ≤ 60 мин. |
ESR-800(1800/600) | 1800 кВА | 0-600кВ | 1. Встречайте трансформаторы 400 кВ, автоматические выключатели, ГИС и другие испытания на выдерживаемое напряжение переменного тока, испытательное напряжение ≤ 600 кВ, испытательная частота 30-300 Гц, время испытания ≤ 60 мин. |
ESR-800(4000/800) | 4000 кВА | 0-800кВ | Соответствует испытанию на выдерживаемое напряжение переменного тока трансформатора 765 кВ, испытательное напряжение ≤ 800 кВ, частота испытаний 30-300 Гц, время испытания ≤ 60 мин. |
