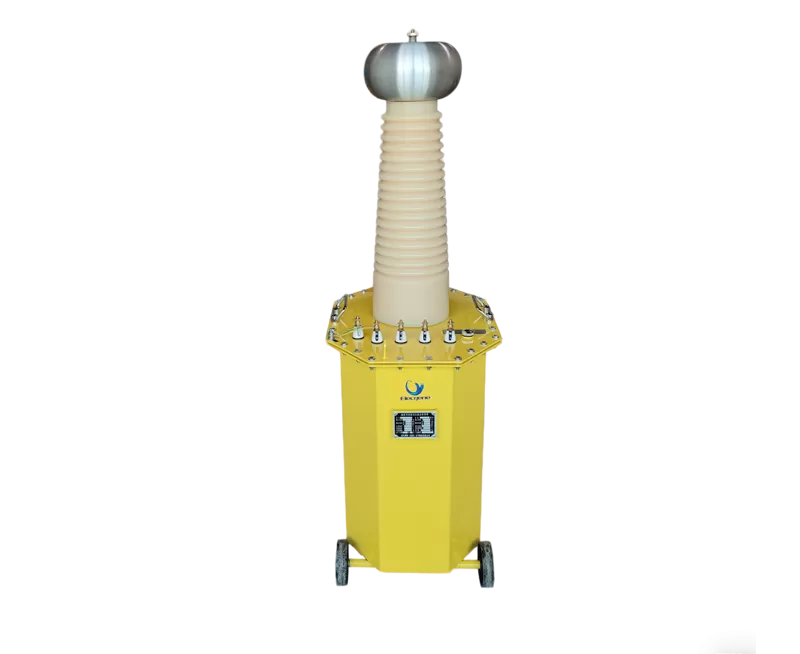

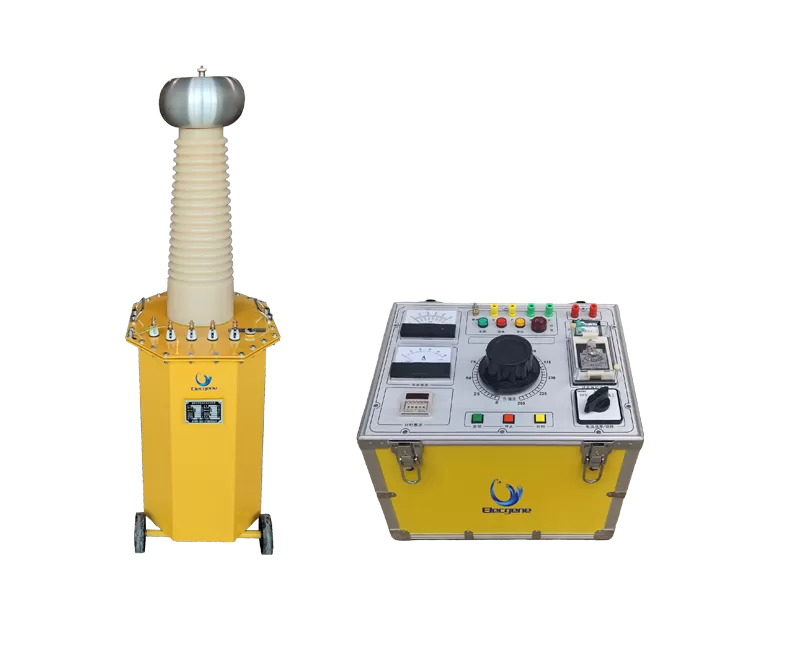

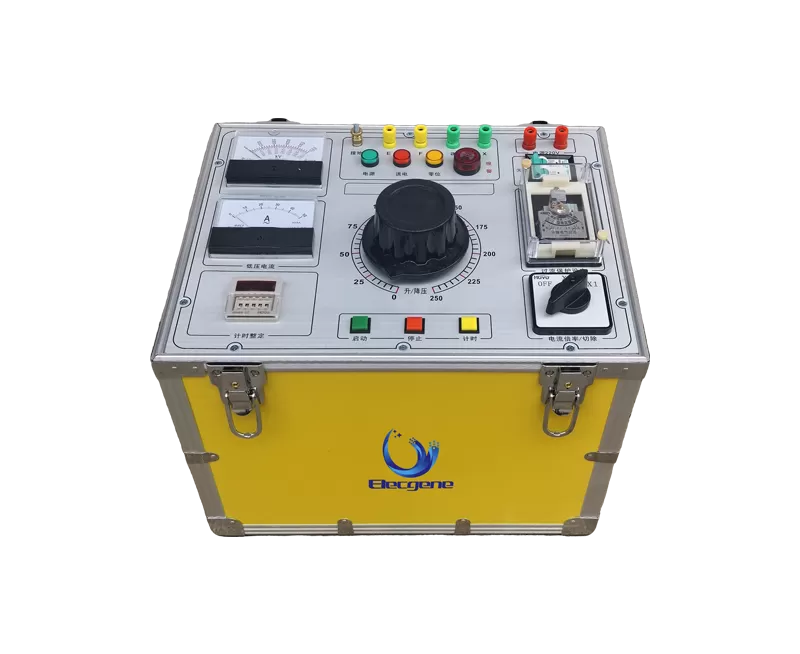

Конструкция из двух частей позволяет оператору использовать устройство на безопасном расстоянии. Блок управления используется для работы высоковольтного трансформатора. Блок состоит из вариатора, приборов отображения тока/напряжения, таймера продолжительности испытания и цепи безопасности.
| YTB-20(5/100) | YTB-20(10/100) | |
| Номинальная мощность | 5 кВА | 10 кВА |
| Входное напряжение | 200 ~ 240 В переменного тока, 50/60 Гц | 200 ~ 240 В переменного тока, 50/60 Гц |
| Выходное высокое напряжение | 0 ~ 100кВ АК 0 ~ 140кВ ДК (опционный) | 0 ~ 100кВ АК 0 ~ 140кВ ДК (опционный) |
| Выходной ток | 0 ~ 50 мА переменного тока 0 ~ 15 мА постоянного тока (опционально) | 0 ~ 100 мА переменного тока 0 ~ 35 мА постоянного тока (опционально) |
| Соотношение | 1000 | 1000 |
| Изоляционный материал | Изоляционное масло | Изоляционное масло |
| Рабочий цикл | 5 мин ВКЛ/15 мин ВЫКЛ при 5 кВА | 5 мин ВКЛ/15 мин ВЫКЛ при 10 кВА |
| Блок управления | ||
| Вес нетто | 21 кг | 37 кг |
| Чистый размер | 440*340*230 мм | 440*340*380 мм |
| Трансформатор | ||
| Вес нетто | 100 кг | 115 кг |
| Чистый размер | 465*350*1100 мм | 495*350*1120 мм |
