Отдельные блоки управления и ВН
Плавно регулируемое напряжение
Проверка постоянного тока через выпрямитель
Встроенная защита от перегрузки по току
Наборы для испытаний напряжения переменного тока подходят для различных видов электротехнических изделий, электрооборудования и изолированных материалов, тестирования уровня изоляции продуктов, обнаружения изолированной ситуации тестируемых объектов.
Эти устройства также могут быть модернизированы для работы в качестве испытательных наборов постоянного тока путем установки выпрямителя насадки на трансформатор (опционально).
Испытание распределительных устройств
Испытание трансформаторов напряжения и тока
Испытание установок/компонентов МВ

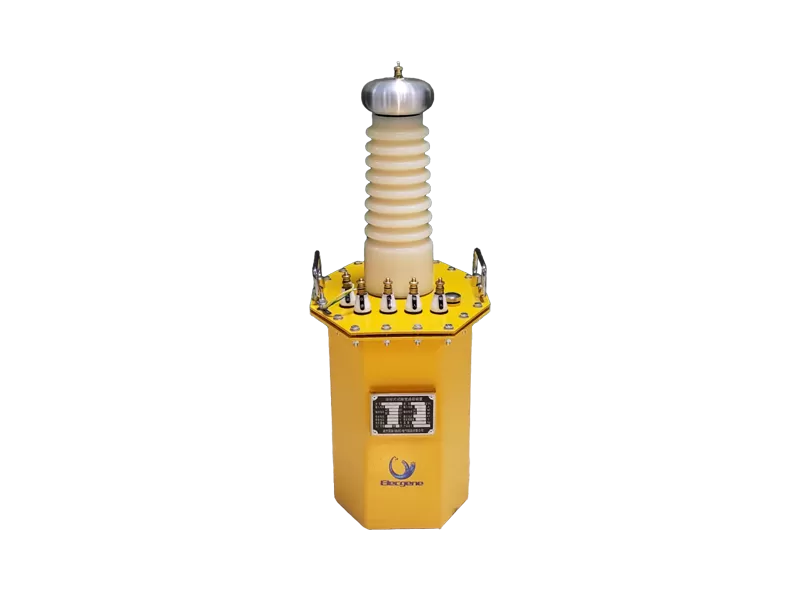

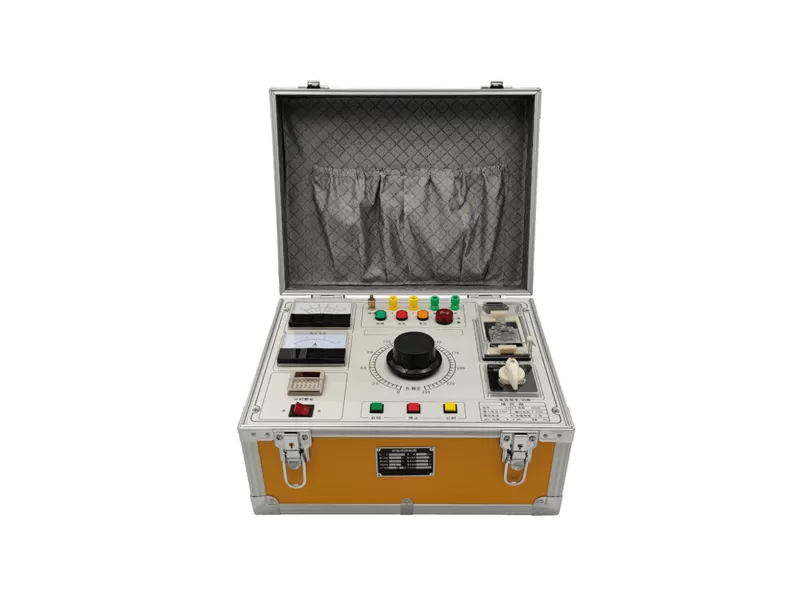

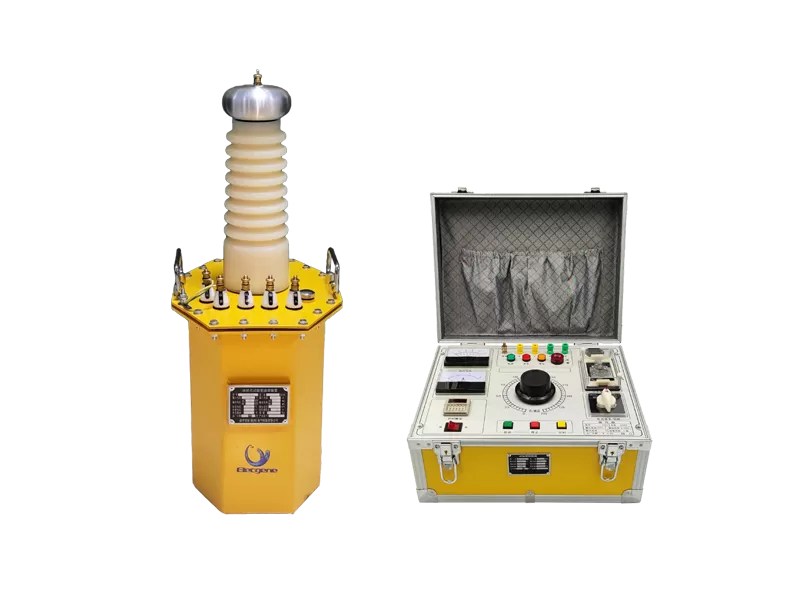

Конструкция из двух частей позволяет оператору использовать устройство на безопасном расстоянии. Блок управления используется для работы высоковольтного трансформатора. Блок состоит из вариатора, приборов отображения тока/напряжения, таймера продолжительности испытания и цепи безопасности.
| YTB-20(3/50) | YTB-20(5/50) | YTB-20(10/50) | |
| Номинальная мощность | 3 кВА | 5 кВА | 10 кВА |
| Входное напряжение | 200 ~ 240 В переменного тока, 50/60 Гц | 200 ~ 240 В переменного тока, 50/60 Гц | 200 ~ 240 В переменного тока, 50/60 Гц |
| Выходное напряжение | 0 ~ 50 кВ переменного тока | 0 ~ 50 кВ переменного тока | 0 ~ 50 кВ переменного тока |
| 0 ~ 70 кВ постоянного тока (опционально) | 0 ~ 70 кВ постоянного тока (опционально) | 0 ~ 70 кВ постоянного тока (опционально) | |
| Выходной ток | 0 ~ 60 мА переменного тока | 0 ~ 100 мА переменного тока | 0 ~ 200 мА переменного тока |
| 0 ~ 20 мА постоянного тока (опционально) | 0 ~ 35 мА постоянного тока (опционально) | 0 ~ 70 мАЦП (опционально) | |
| Соотношение | 500 | 500 | 500 |
| Изоляционный материал | Изоляционное масло | Изоляционное масло | Изоляционное масло |
| Рабочий цикл | 5 мин ВКЛ/15 мин ВЫКЛ При 3 кВА | 5 мин ВКЛ/15 мин ВЫКЛ При 5 кВА | 5 мин ВКЛ/15 мин ВЫКЛ При 10 кВА |
| Блок управления | |||
| Вес нетто | 19 кг | 21 кг | 37 кг |
| Чистый размер | 440*340*230 мм | 440*340*230 мм | 440*340*380 мм |
| Трансформатор | |||
| Вес ne | 37 кг | 42 кг | 67 кг |
| Чистый размер | 305*245*630 мм | 325*255*640 мм | 375*275*720 мм |
