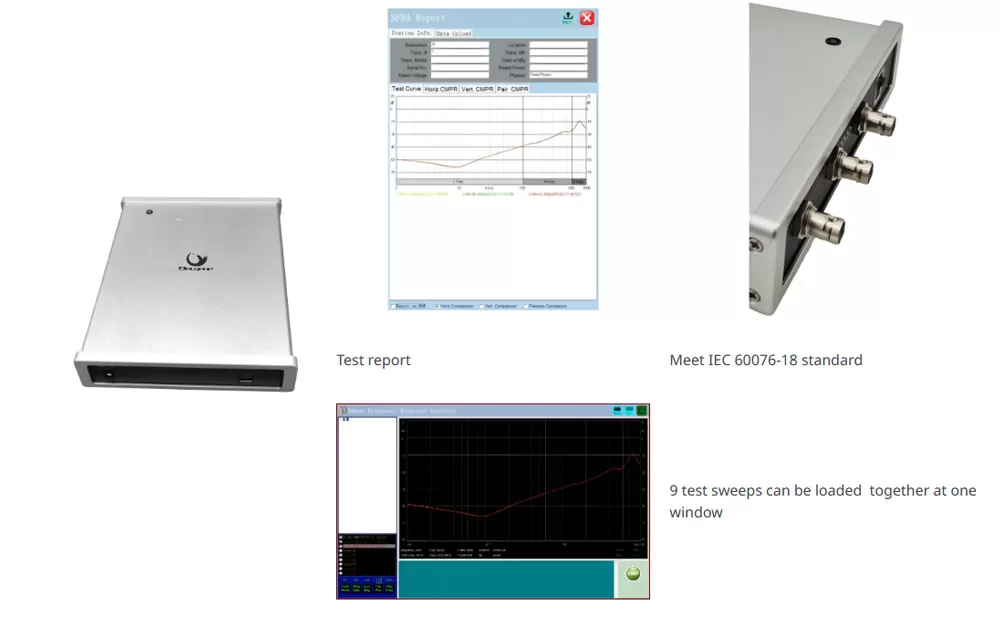

Соответствует стандарту IEC 60076-18
Портативный и легкий для удобного использования

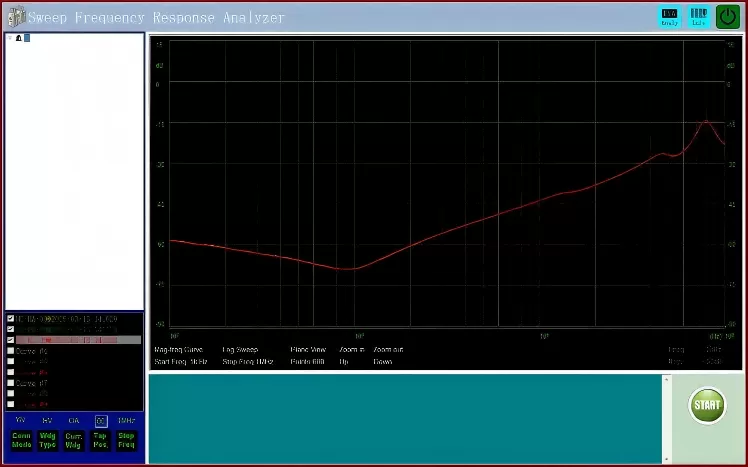

Программное обеспечение анализа позволяет проводить дальнейшую диагностику
Воспроизводимые результаты благодаря инновационной технике соединения
Деформация обмоток трансформатора измеряется методом анализа частотной характеристикой в соответствии с национальным стандартом DL/T911-2016/IEC60076-18 для электроэнергетики, т. Е. Определять характеристику амплитудно-частотной характеристики каждой обмотки трансформатора и проводить вертикальное или горизонтальное сравнение результата обнаружения, чтобы судить о возможной деформации обмотки трансформатора на основе изменения характеристик амплитудно-частотной характеристики. Mini-WDT использует метод SFRA для оценки того, подвергался ли трансформатор механическим повреждениям. Это очень портативный анализатор, что делает его очень удобным для подключения к внешнему ПК.
Mini-WDT обнаруживает проблемы с трансформатором, такие как:
Деформации и перемещения обмотки
Коротки повороты и открытые обмотки
Сломанные зажимные конструкции
Проблемы подключения ядра
Частичное обрушение обмотки
Неисправные основные основания
Основные движения

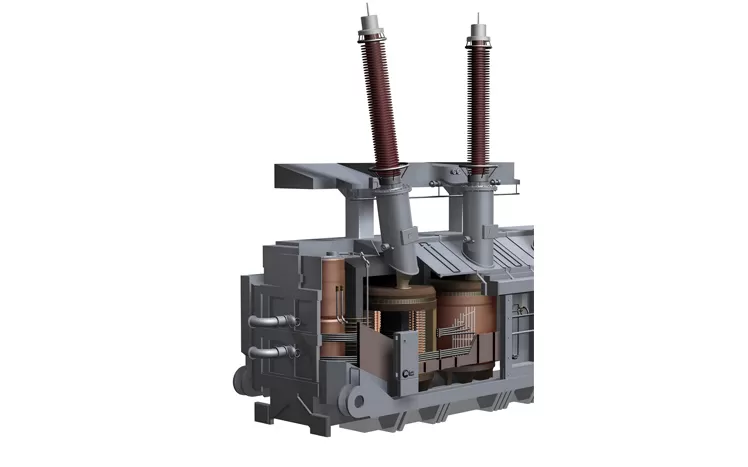

Mini-WDT вводит синусоидальное напряжение возбуждения с непрерывно растущей частотой в один конец обмотки трансформатора и измеряет сигнал, возвращающийся с другого конца. Благодаря прямому измерению в частотной области дополнительная обработка данных не требуется. При сравнении входных и выходных сигналов генерируется уникальная частотная характеристика, которую можно сравнить со справочными данными. Таким образом, отклонения могут указывать на изменения внутренних компонентов. Эти отклонения могут быть напрямую связаны с различными участками частотного диапазона, и их можно различить друг от друга.
| Выходное напряжение | Vpp-25V автоматическая регулировка во время теста |
| Входное сопротивление | 1 МОм (встроенное согласование сопротивления 50 Ом в испытательном канале) |
| Диапазон развертки частоты | 10Hz-2MHz (ориентированное на заказчика до 30MHz) |
| Выходное сопротивление | 50 Ом |
| Измерение динамического диапазона | -100 дБ ~ 20 дБ |
| Точность частоты | 0,00001 |
| Входная мощность | 100-240 В переменного тока, 50/60 Гц |
| Условия окружающей среды | Рабочая температура: -10 ℃ ~ 50 ℃ Влажность: ≤ 90% |
| Чистый размер | 238 × 184 × 40 мм |
| Вес нетто | 2,45 кг |
