WDT-200 Анализатор частотной характеристики развертки (SFRA)

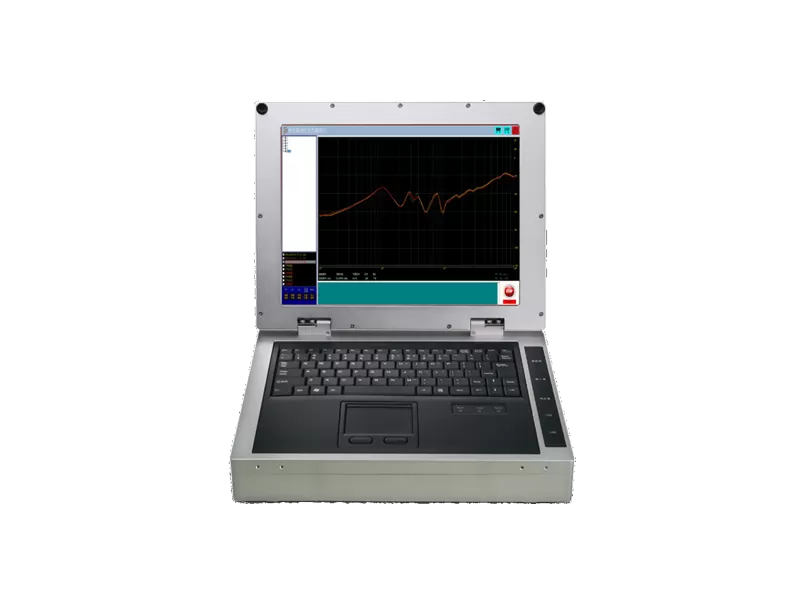

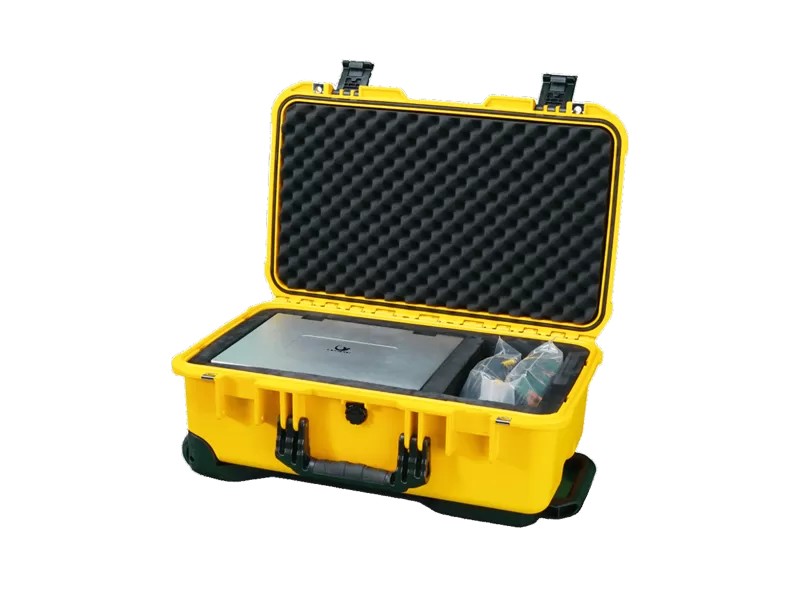

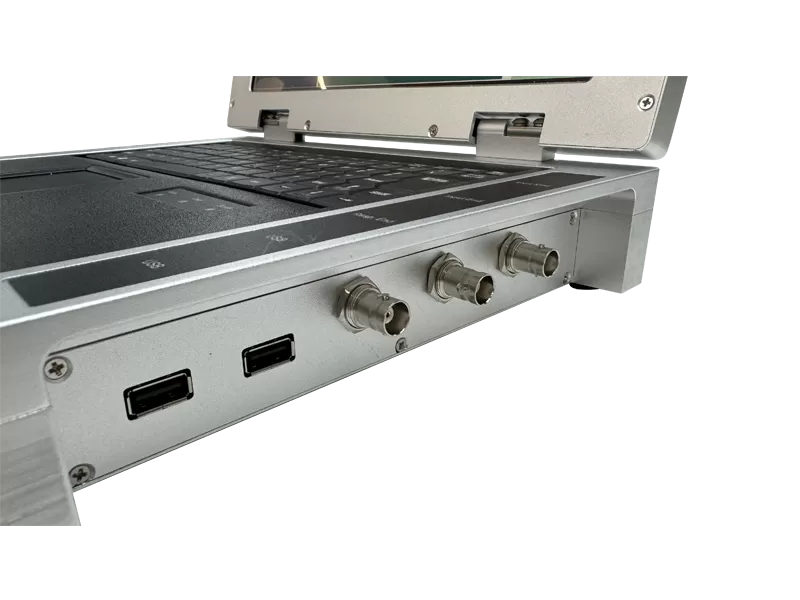

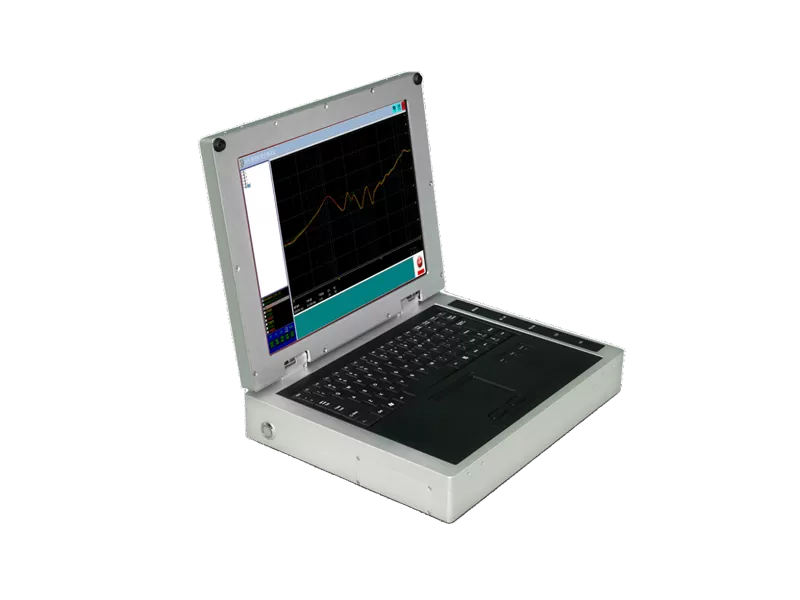

WDT-200 используйте метод SFRA, чтобы оценить, подвергался ли трансформатор механическим повреждениям. Он встроен в прочный футляр для переноски, который включает в себя бортовой компьютер, что делает его еще более переносимым. Имеется большой яркий экран, чтобы его было удобно использовать даже при ярком солнечном свете. Данные могут храниться на жестком диске и могут быть загружены с помощью порта USB.

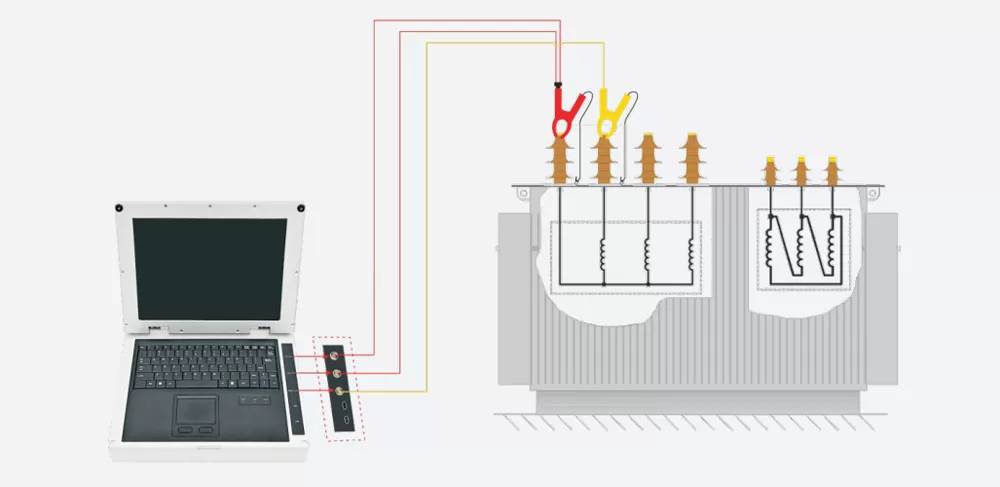

WDT-200 вводит синусоидальное напряжение возбуждения с постоянно растущей частотой в один конец обмотки трансформатора и измеряет сигнал, возвращающийся с другого конца. Благодаря прямому измерению в частотной области дополнительная обработка данных не требуется.

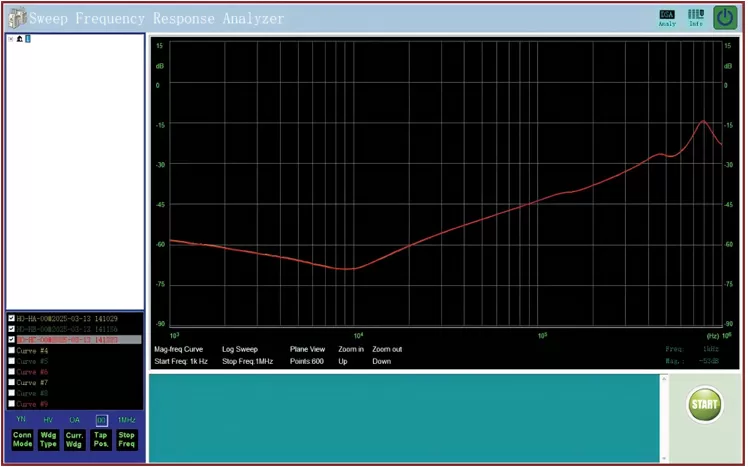

При сравнении входных и выходных сигналов генерируется уникальная частотная характеристика, которую можно сравнить со справочными данными. Таким образом, отклонения могут указывать на изменения внутренних компонентов. Эти отклонения могут быть напрямую связаны с различными участками частотного диапазона, и их можно различить друг от друга.
